3层著名大学院校体育场馆空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13730平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 项目所在地:天津

附件详情

一、项目概要:
总建筑设计面积:13730平方米;其中地上建筑面积13110平方米,地上3层,地下1层...
二、冷热源:
本项目冷热源采用地源热泵系统...
三、空调系统:
1.大空间采用全空气低速送风系统。
2.比赛大厅运动区采用侧送风口,观众区采用阶梯送风口,在观众区上部回风。
3.一、二层各辅助用房采用风机盘管加新风系统。
4.空调系统水采用二管制局部同程系统...
四、通风排烟系统:
1.比赛大厅设机械排风,竖向排至屋顶。
2.冷冻机房、水泵房、变电所设机械排风,自然进风。
3.比赛大厅设可开启天窗自然排烟。可开启面积不小于该区域面积的5%...

图纸共31张。

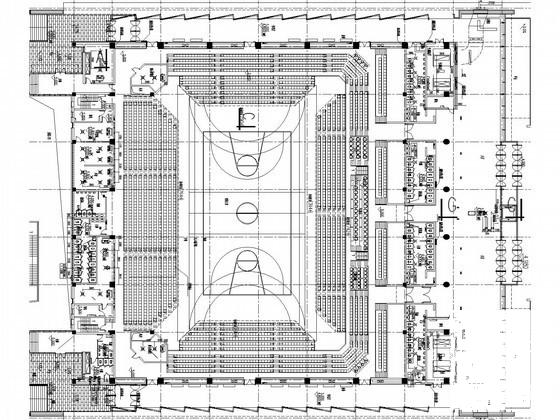

空调通风平面图

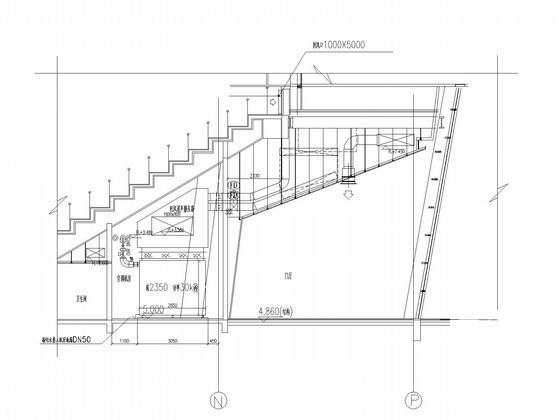

空调机房

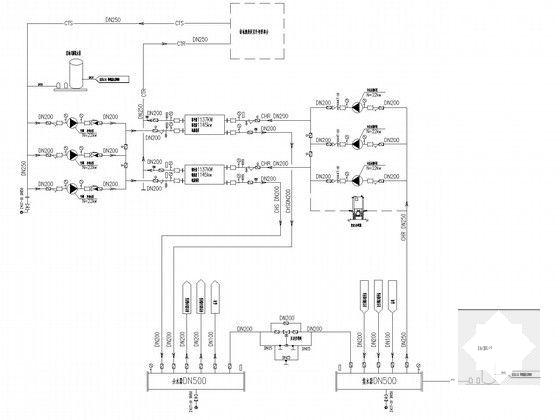

空调冷冻水系统流程图

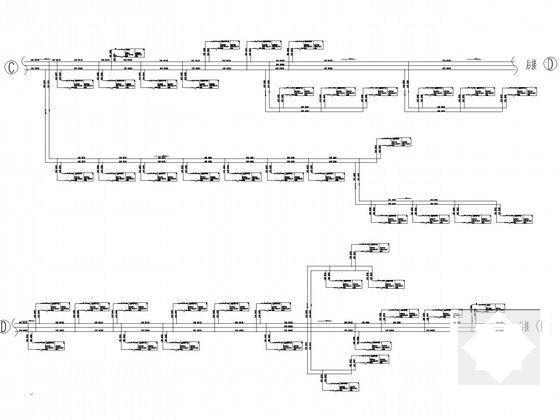

水系统流程图

冷冻机房管道平面
