多层建筑办公楼空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:21959平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:水地源热泵
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:
该项目由地下一层、地上五层组成的多层建筑。总建筑设计面积:21959m2...
二、冷热源:
空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式...
三、空调系统:
1.空调水系统采用二管制异程式系统。
2.空调末端水系统供回水温度:夏季6~12°C,冬季45~40°C。
3.大空间采用全空气定风量低速管道系统。
4.办公、会议等采用风机盘管加新风系统...
四、通风系统:
1.地下变配电房:采用机械送排风方式,通风量按设备发热量计算。
2.空调能源中心:采用机械送排风方式,按6次/h换气次数计算通风量...
五、防排烟系统:
1.地下楼梯间除可自然排烟外,其余防烟楼梯间均设置正压送风系统,正压风机设置在屋顶,楼梯间正压送风量为20000m/h。
2.走道排烟:疏散距离超过20米的走道均采用自然排烟方式,并保证最远点距离排烟口的距离<30米...

图纸共24张。

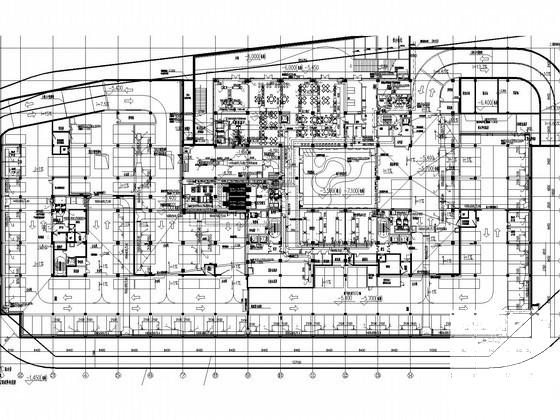

地下一层平面空调及通风系统布置图

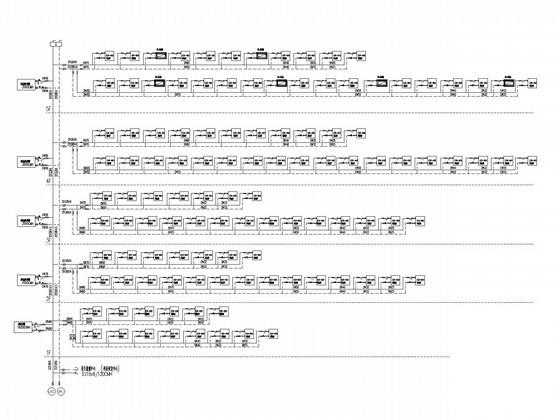

空调末端水系统流程图

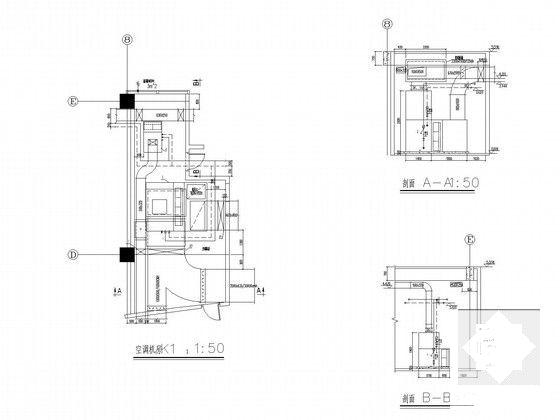

空调机房K1

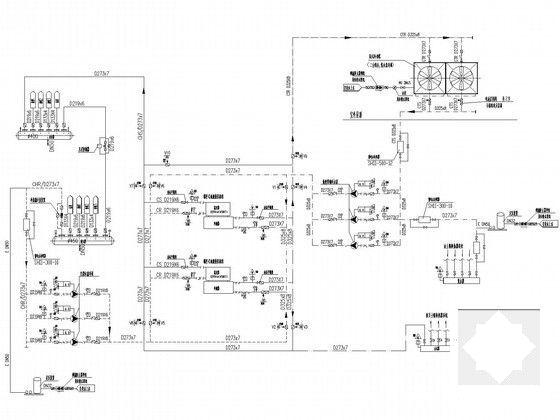

空调水系统原理图

主要设备 平面布置图

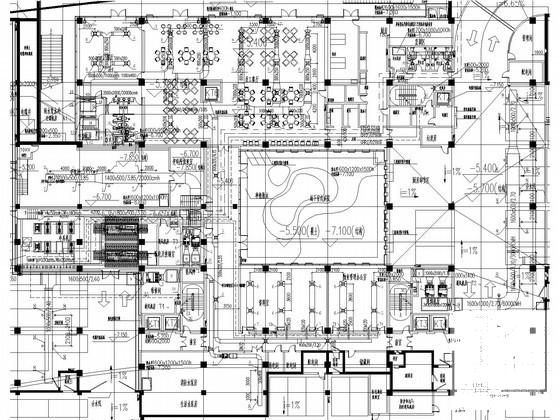

空调及通风系统布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑办公楼设计图纸 - 1
    建筑办公楼设计图纸 - 1
  • 建筑办公楼设计图纸 - 2
    建筑办公楼设计图纸 - 2
  • 建筑办公楼设计图纸 - 3
    建筑办公楼设计图纸 - 3
  • 建筑办公楼设计图纸 - 4
    建筑办公楼设计图纸 - 4
  • 建筑办公楼设计图纸 - 5
    建筑办公楼设计图纸 - 5
  • 建筑办公楼设计图纸 - 6
    建筑办公楼设计图纸 - 6
  • 建筑办公楼设计图纸 - 7
    建筑办公楼设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
