23层办公建筑空调通风及防排烟系统设计CAD施工图纸

附件详情

一、项目概要：

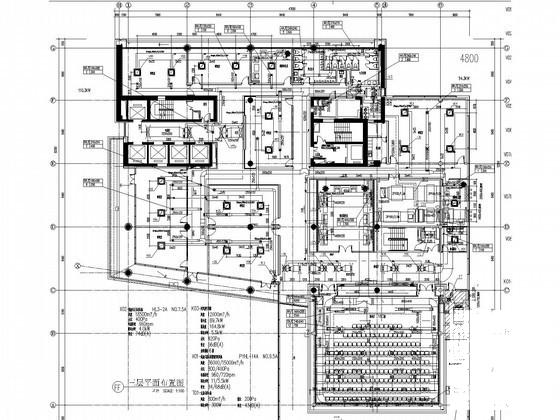

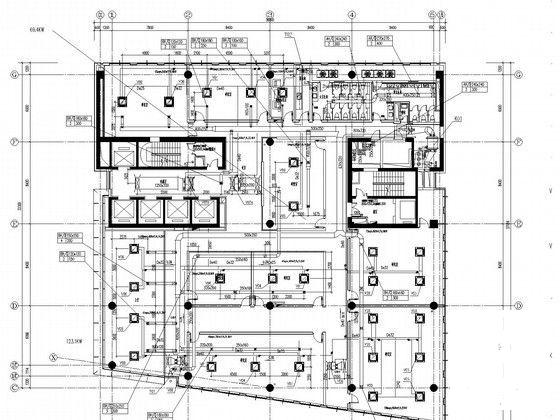

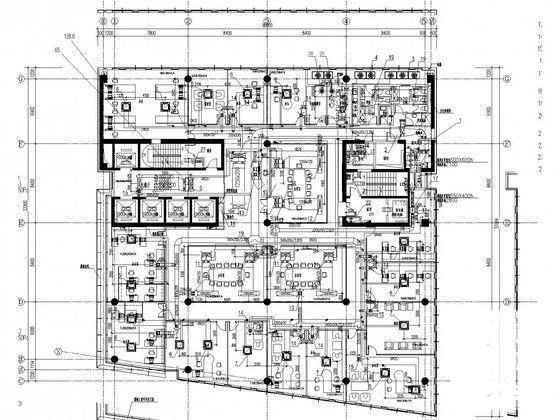

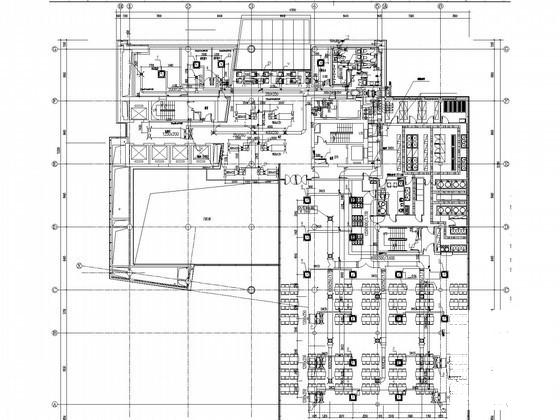

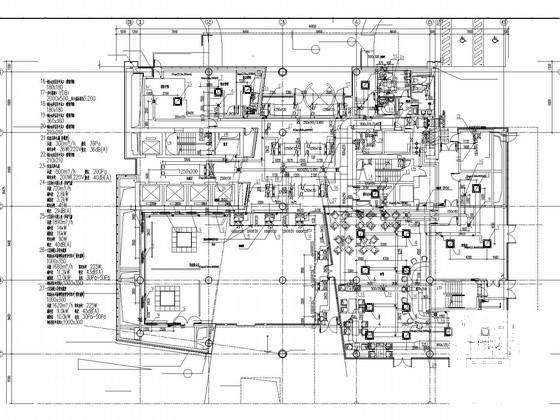

该项目位于上海市，是一个高层办公建筑，地上23层，建筑面积38790平米。图纸内容包含设计及施工说明，主要设备材料表及图例，空调系统布置图，设备层 平面布置图 等...

二、空调系统：

1.冷热源：采用直接蒸发式变冷媒热泵机组，风冷涡旋式热泵机组，...

2.风系统：采用全空气定风量低速风管系统，变冷媒空调加新风系统...

3.水系统：机械循环同程式系统，冷、热源侧水系统采用定流量系统，负荷侧水系统采用变流量系统...

三、 通风防排烟 系统：

1.通风系统：该项目防空地下室设置一个战时六级二等人员掩蔽所，掩蔽人数为1436人。清洁式通风：每人每时5m3，滤毒式通风：每人每小时2m3。地下一层,地下二层的变配电室、水泵房，晒图室，模型室均设机械通风系统。地下车库共分四个防火分区，对没有直接对外的车道的防火分区，分别设置机械送风和排风（兼补风和排烟）系统；对有直接对外的车道的防火分区，则仅设置机械排风（兼排烟）系统，进风和补风则通过车道自然进风...

2.防排烟系统：超过20米的内走道均设置机械排烟系统，排烟量按每平方米60m3/h计算，全景会议室采用自然排烟，自然排烟窗面积按规范要求不小于建筑面积的2%...
