甲级设计院高层住宅楼通风排烟系统施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:30700.7平方米
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 设计说明书
  • 图例
  • 地下通风平面图
  • 标准层通风平面图
  • 机房层通风平面图
  • ......

附件详情

一、项目概要:
地上34层,地下1层。总建筑面积30700.7m2,建筑高度98.90m......
二、通风系统:
1.电梯机房设置机械排风,排风量按10次/h换气次数计算。
2.地下非机动车库设置机械送、排风,送、排风量按3次/h换气次数计算。
3.电信间设置机械排风,排风量按10次/h换气次数计算......

图纸共5张。

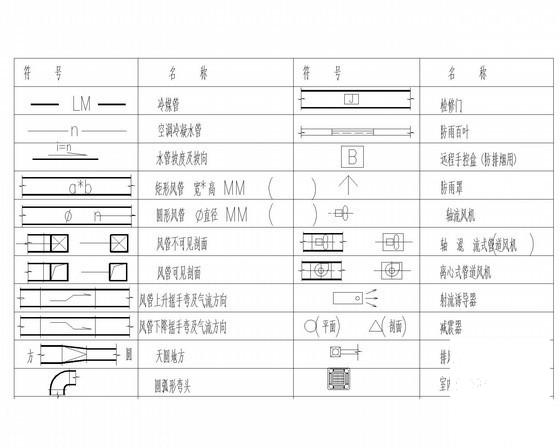

图例

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼通风 - 1

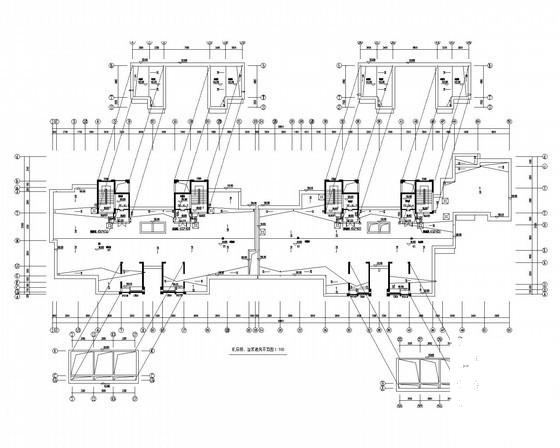

    高层住宅楼通风 - 1
  • 高层住宅楼通风 - 2
    高层住宅楼通风 - 2
  • 高层住宅楼通风 - 3

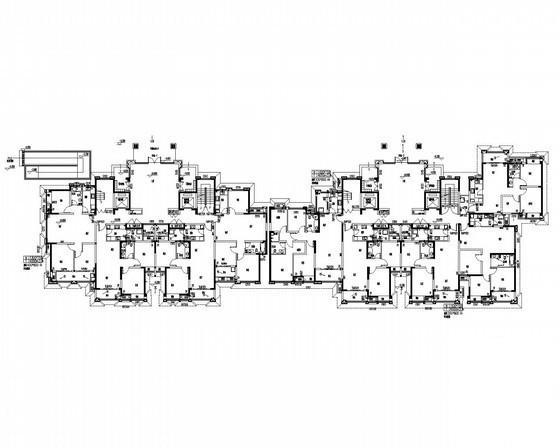

    高层住宅楼通风 - 3
以上是部分截图,请下载附件后查看完整高清内容
