小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机)

  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:重庆

附件详情

  • 设计说明书
  • 主要材料表
  • 空调机房剖面图
  • 排烟平面图
  • 通风平面图
  • 空调氟管平面图
  • 空调及通风平面图
  • ......

附件详情

一、项目概要:
项目为小型体育场建筑,地上三层:一层为体育比赛辅助用房,二层为贵宾休息厅,三层为电子显示屏控制机房......
二、冷热源:
设置冬夏冷暖中央空调系统,一层西区采用VRV多联机组空调系统。VRV空调室外主机均设置在空调机房内......
三、空调系统:
采用变频多联式空调系统加独立新风方式。多联机室内机采用四面出风嵌入式和两面出风嵌入式,机组吊装于吊顶内......
四、通风排烟系统:
1.浴室、更衣室、卫生间设机械排风系统。排风量按必要的换气次数确定。
2.柴油发电机房的储油间采用防爆风机进行机械排风,防火风口自然补风的通风方式......

图纸共19张。


排烟平面图

通风平面图

空调机房剖面图

空调及通风平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机) - 1

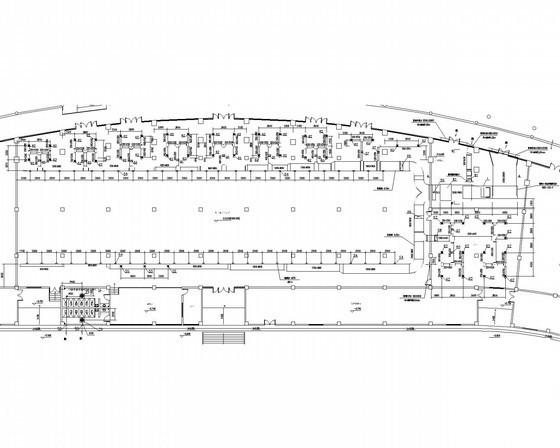

    第 1 张图
  • 小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机) - 2

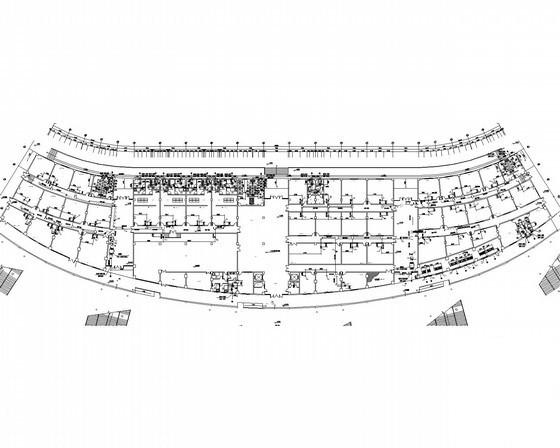

    第 2 张图
  • 小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机) - 3

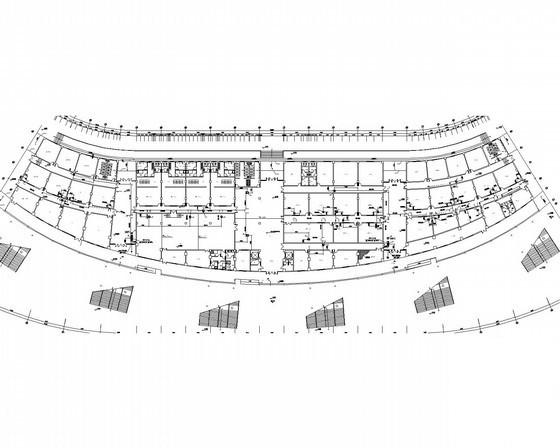

    第 3 张图
  • 小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机) - 4

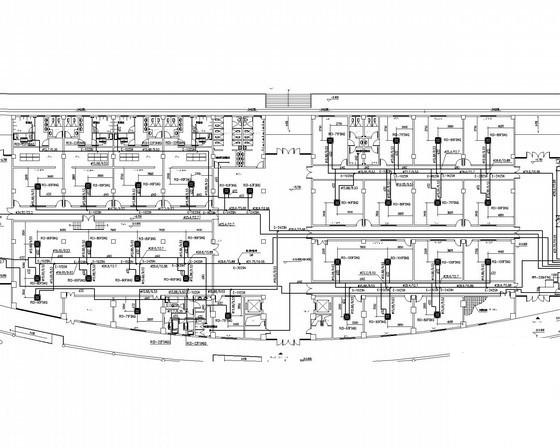

    第 4 张图
  • 小型体育场空调及通风排烟系统CAD施工图纸(甲级设计院防爆风机) - 5

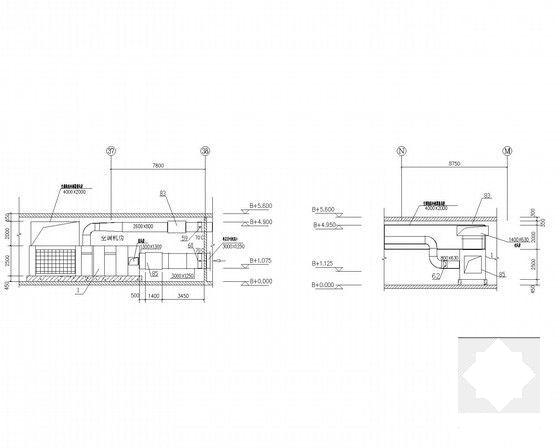

    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
