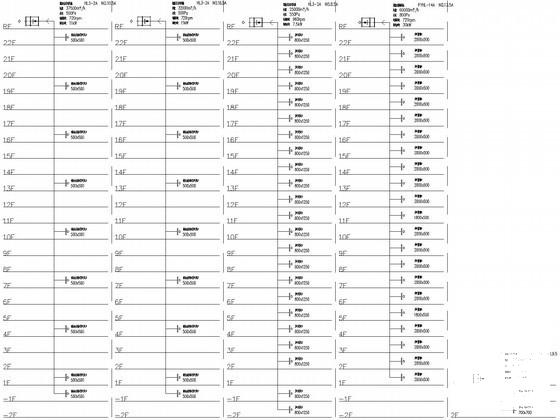

22层甲级办公大楼空调通风设计CAD施工图纸(防排烟系统图)

附件详情

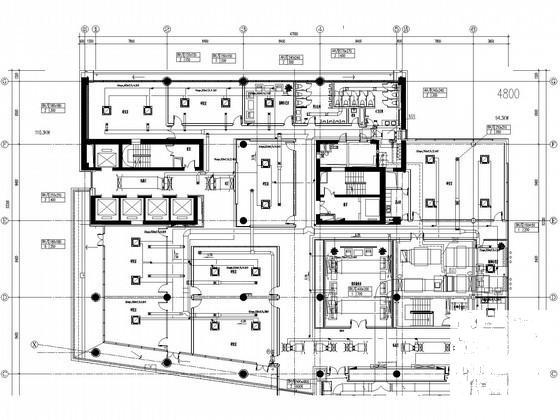

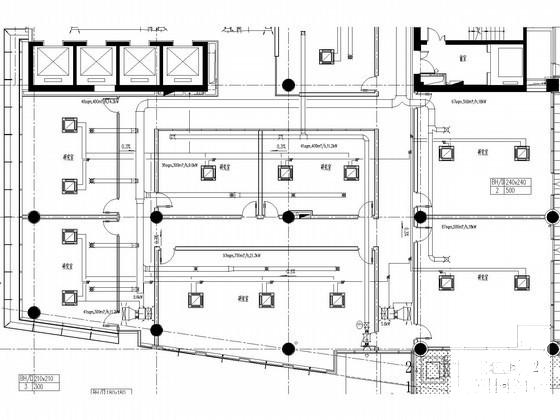

稿件为上海某现代化高级办公楼空调通风设计施工图，知名设计院设计，图纸比较精致。

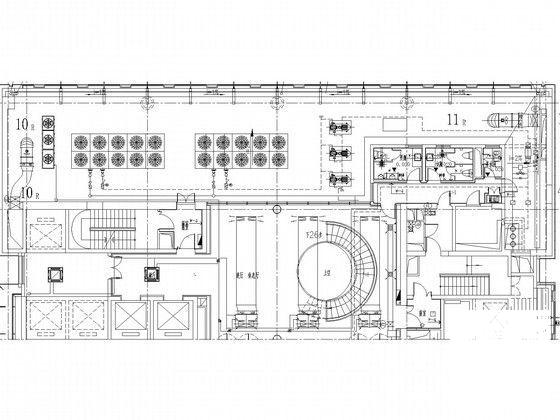

大楼地上共22层，底层的消防控制中心，商铺，二层餐厅及办公，三层办公及会议室，四~二十二层办公室、会议室、活动室、休息厅等的冷热源采用直接蒸发式变冷媒热泵机组；三层的报告厅以及整幢大楼新风系统冷热源，采用风冷涡旋式热泵机组，风冷热泵机组设置于主楼屋顶。四层的档案库采用风冷式恒温恒湿机组，风冷热泵机组设置于四楼设备平台。

，图纸共13张。
