16层住宅楼小区电气CAD施工图纸（甲级设计院）

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：144975.71平方米
建筑地上层数：16层
图纸设计深度：施工图
参考图纸：135张
负荷等级：二级
防雷等级：第二类
接地方式：TN-C,TN-C-S
项目所在地：海南
强电设计：低压配电,电气照明,建筑物防雷
弱电设计：火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、配电箱系统图
3、配电竖向系统图
4、弱电系统图
5、消防竖向系统图
6、配电照明平面图
7、弱电及消防平面图
8、防雷平面图
9、接地平面图

附件详情

该附件是十六层大型住宅小区全套电气施工图纸（甲级设计院），总共135张。
项目概要：该项目为2#、3#、4#、7#、8#、11#、12#、13#、16#、17#、18#住宅楼;共16层，属二类高层住宅楼，每栋住宅建筑面积为:13179.61平方米;总建筑面积为：144975.71平方米.
项目概要：该项目为5#、14#、19#住宅楼;共16层，属二类高层住宅楼，每栋住宅建筑面积为:13480.37平方米;总建筑面积为：40441.11平方米.
项目概要：该项目为9#住宅楼;共13层，属二类高层住宅楼，总建筑面积为：10922.39平方米.
项目概要：该项目为10#住宅楼;共13层，属二类高层住宅楼，总建筑面积为：11010.63平方米。
该项目设计内容包括以下电气系统 :1）.低压配电系统；2）.建筑物防雷、接地系统及安全措施；3）.消防系统；4）.电气照明系统；5）.有线电视、电话、网络及监控等弱电系统；

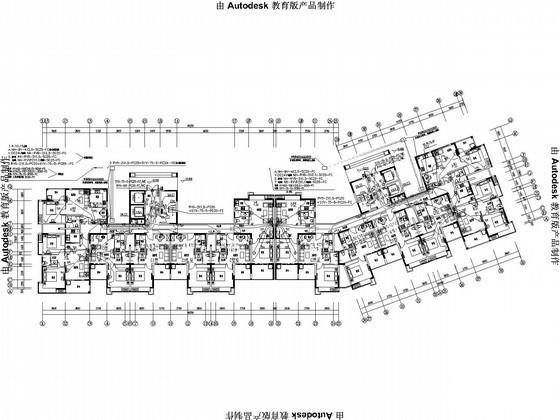

一层弱电及消防平面图

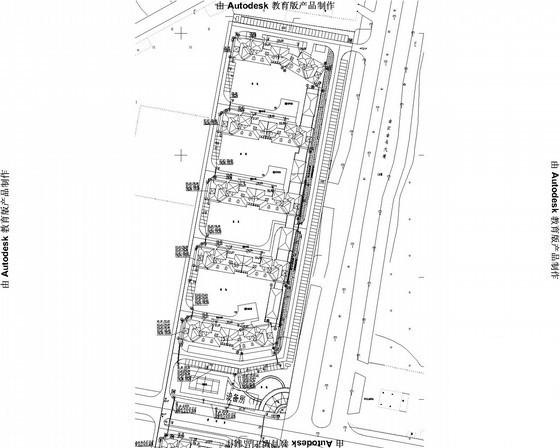

室外配电干线平面图（四）

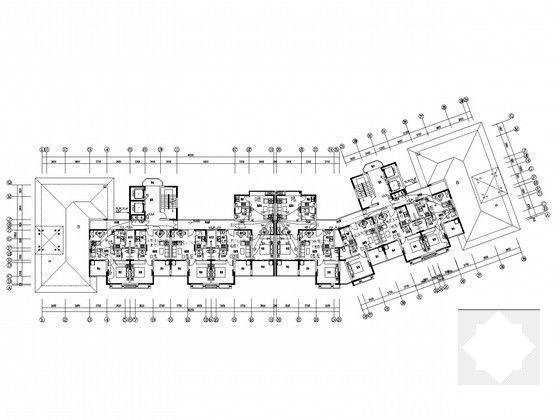

十五层弱电及消防平面图

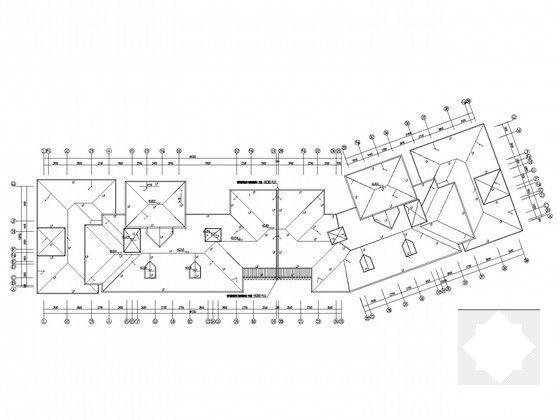

防雷平面图

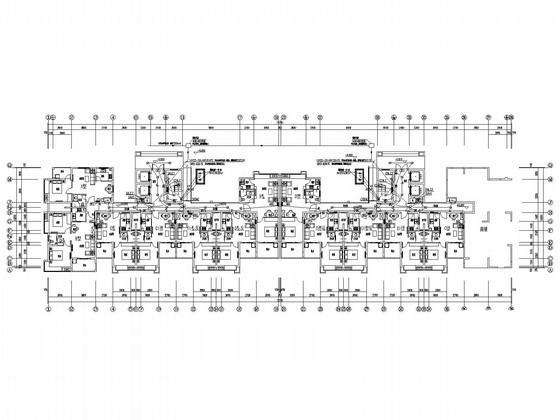

二~十层弱电及消防平面图

消防系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
