3层甲级设计院甲级大剧院电气图纸65张

附件详情

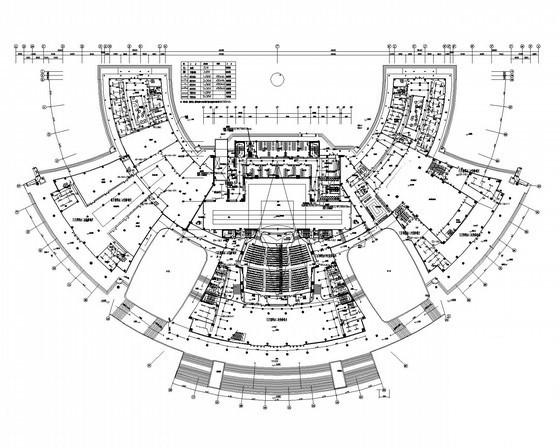

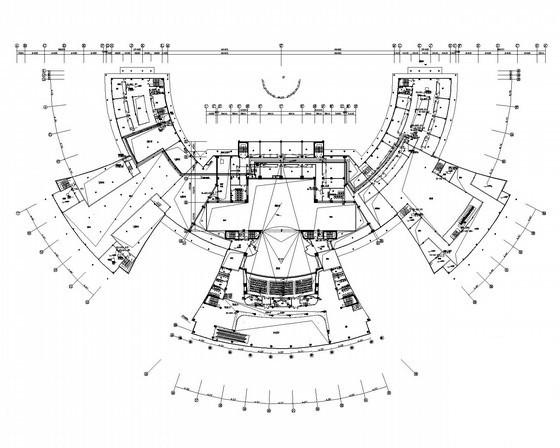

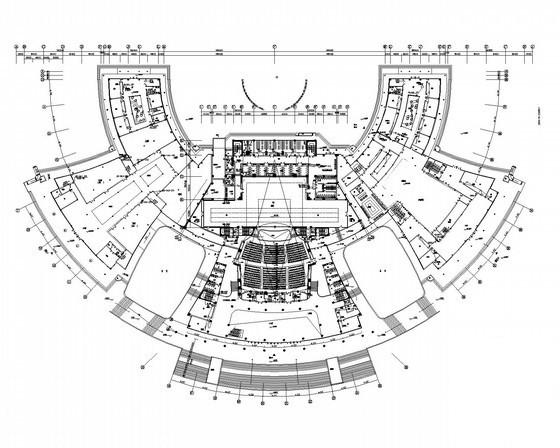

该附件为甲级设计院甲级大剧院项目，该场馆为地下一层，地上三层，包括1200个座位及相关设施，中间为大剧院，左侧为展示中心，右侧为创作中心，由一个多功能剧场和相应的设施，会议、多功能厅，艺术商店等组成附属设施。建筑高度为55米，采用桩基基础，混凝土框架结构，总建筑面积为3.1万平米。

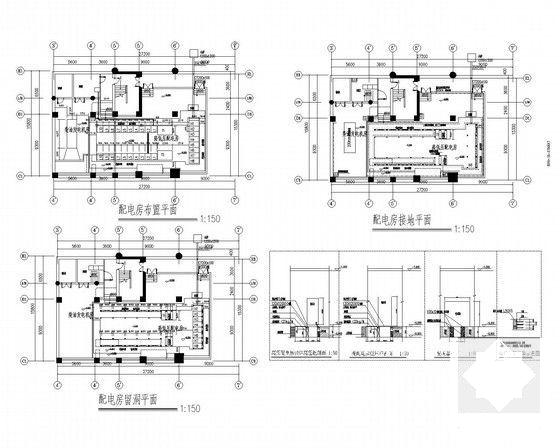

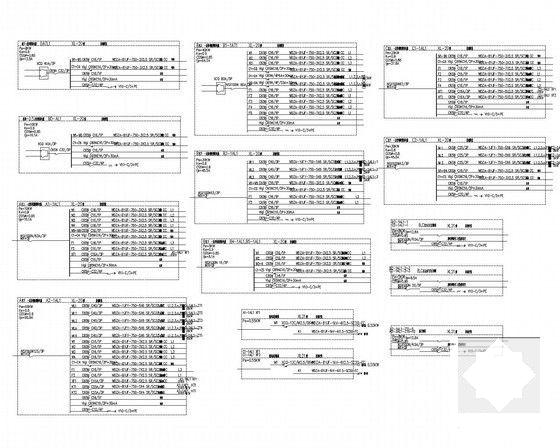

该项目电气设计包括红线内的以下系统：1）变配电系统； 2）照明配电系统； 3）动力用电设备的供电系统； 4）防雷接地系统；5）楼宇自控系统；6）综合布线系统；7）火灾自动报警及消防联动系统；8）综合监控系统；9）有线电视系统。
