高层商住楼空调通风设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑设计面积:24375.14平方米
  • 建筑地上层数:32层
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计内容:空调,通风,采暖
  • 采暖系统:热水辐射
  • 项目所在地:贵州

附件详情

  • 通风、防排烟平面图
  • 通风、防排烟系统图
  • 换热机房大样图
  • 换热站系统流程图
  • 采暖立管系统图
  • 采暖平面图

附件详情

该项目位于贵州省贵阳市,为一类公共建筑。总占地面积为24375.14平方米,总建筑面积为115699.93平方米。其中住宅面积为77920.34平方米,商业面积为5903.66平方米,地下车库及设备用房为28745.17平方米。由1栋32层商住楼,2栋32层商住楼,3栋32层商住楼,4栋32层商住楼组成。建筑总高度均为98.4米。

设计内容包括建筑物 通风防排烟 系统,小型商业的分体空调设计,集中采暖户外部分。

图纸共40张。

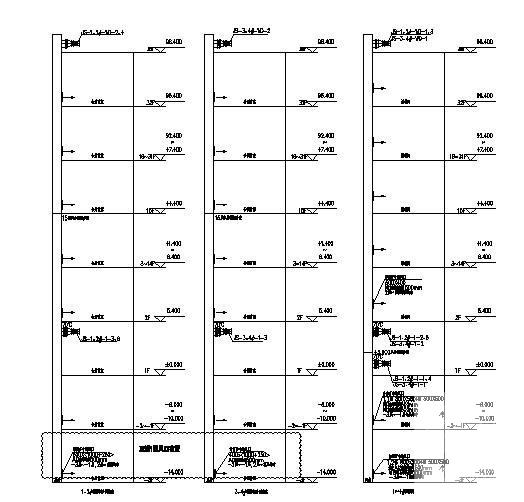

通风 防排烟系统图

管井大样图

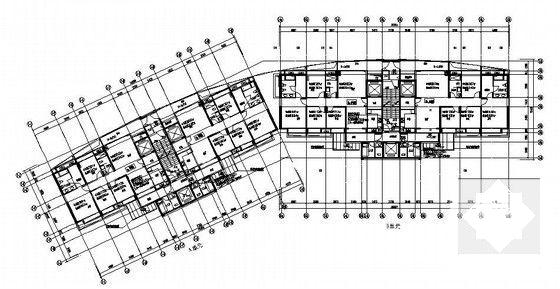

1栋2层通风、防排烟平面图

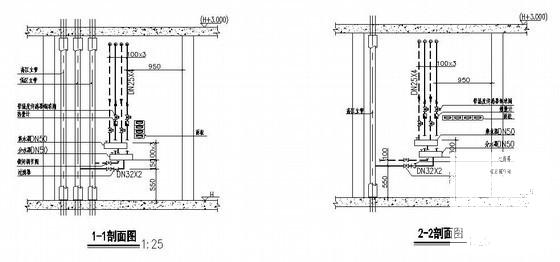

剖面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层商住楼通风图 - 1
    高层商住楼通风图 - 1
  • 高层商住楼通风图 - 2
    高层商住楼通风图 - 2
  • 高层商住楼通风图 - 3
    高层商住楼通风图 - 3
  • 高层商住楼通风图 - 4
    高层商住楼通风图 - 4
  • 高层商住楼通风图 - 5
    高层商住楼通风图 - 5
以上是部分截图,请下载附件后查看完整高清内容
