高层综合体空调通风防排烟系统设计CAD施工大样图(人防设计)

  • 设计说明:有
  • 建筑类别:办公,酒店
  • 建筑高度:多层建筑,高层建筑
  • 建筑面积:69209.95平方米
  • 地上层数:21层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,人防,其它
  • 冷热源:市政热网,电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 水系统:单式泵,变流量,同程式
  • 送风方式:散流器送风,其他
  • 节点大样:风机盘管,制冷机组,空气处理机组
  • 项目地址:江苏

一、项目概要:
该项目位于江苏省,是一个集酒店和会议中心为一体的建筑项目,其中,酒店及商务楼,地上二十一层,一~三层为酒店及商务楼配套用房,四~二十一层为酒店及商务楼。总建筑面积为59895.1m2,其中办公面积为25477m2,建筑高度(室外地面至屋面板):89.15m,一类建筑,甲类建筑。会议中心及配套用房,地上共三层,地上建筑面积约9315.1m2,建筑总高度(室外地面至屋面板):19.550米,二类多层建筑。地下车库总建筑面积为10422平方米,其中人防建筑面积为4375平方米,人防部分战时功能为二个甲类常6核6二等人员掩蔽部。

图纸内容主要包含空调通风设计及施工说明,主要设备材料表及图例,送风系统图,排烟系统图,通风、排烟平面图,送风平面图,风机布置平面图,剖面图,空调通风平面图,空调水管平面图,供回水主立管原理图,空调凝结水系统原理图,机房大样图、剖面图,平时通风排烟平面图,剖面图,战时通风平面图等...

二、空调系统:
1.冷热源:采用螺杆式冷水机组,燃气热水机组,市政管网...
2.风系统:采用风机盘管加新风系统,全空气空调系统,分体空调...
3.水系统:采用一次泵变流量两管制同程系统...

三、 系统:
一层大会议室采用机械排烟,机械补风的排烟方式,排烟量按60m3/h计,补风量不小于排烟量的50%。三层主会议室采用机械排烟,机械补风的排烟方式,排烟量按60m3/h计,补风量不小于排烟量的50%。
一层大会议室的排烟风机设置于门厅的吊顶内,风机外设防火隔断(由建筑专业设计),且耐火极限不低于2h,三层主会议室的排烟风机置于屋顶。风机入口处设有当烟气温度超过280℃时能自动关闭的排烟防火阀(常开),并与排烟风机联锁。火灾时,由消控中心开启着火区的常闭排烟防火阀和与之联锁的排烟风机,当烟气温度达到280℃时,支管上的排烟防火阀关闭,排烟风机继续运行,当风机入口处烟气达到280℃时,风机入口处的排烟防火阀关闭,与之联锁的排烟风机同时关闭。排烟风机应保证在280℃时能连续工作30min。排烟口离最远点不超过30m...

图纸展示:
地下室平时通风、排烟平面
地下室战时通风平面
会议中心一层空调、通风平面图
会议中心一层空调水管平面图
酒店二层通风、排烟平面图
酒店三层通风、排烟平面图
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

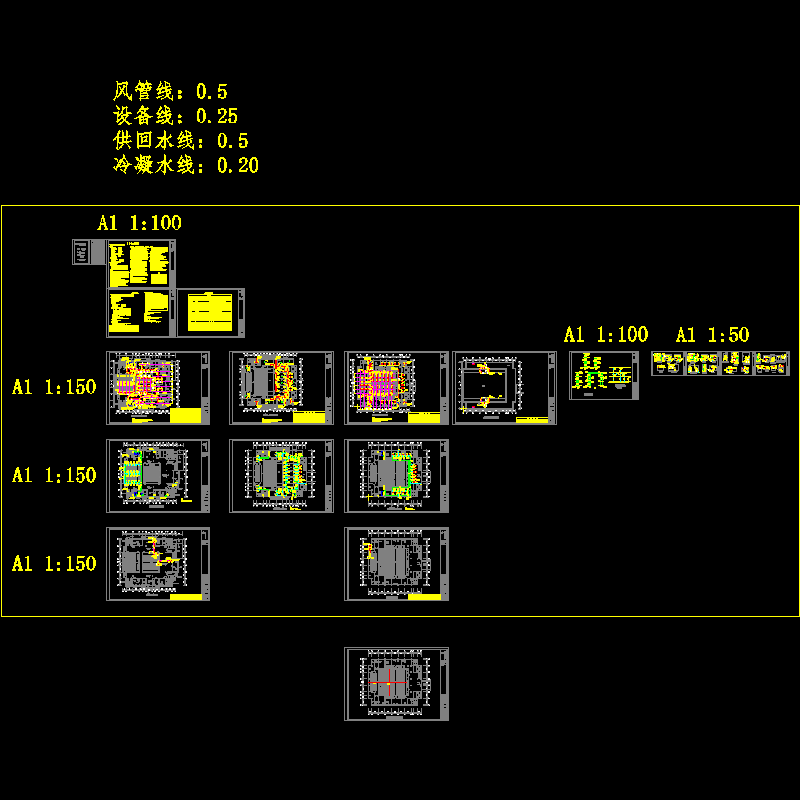

  • 会议中心暖通.dwg
    会议中心暖通.dwg

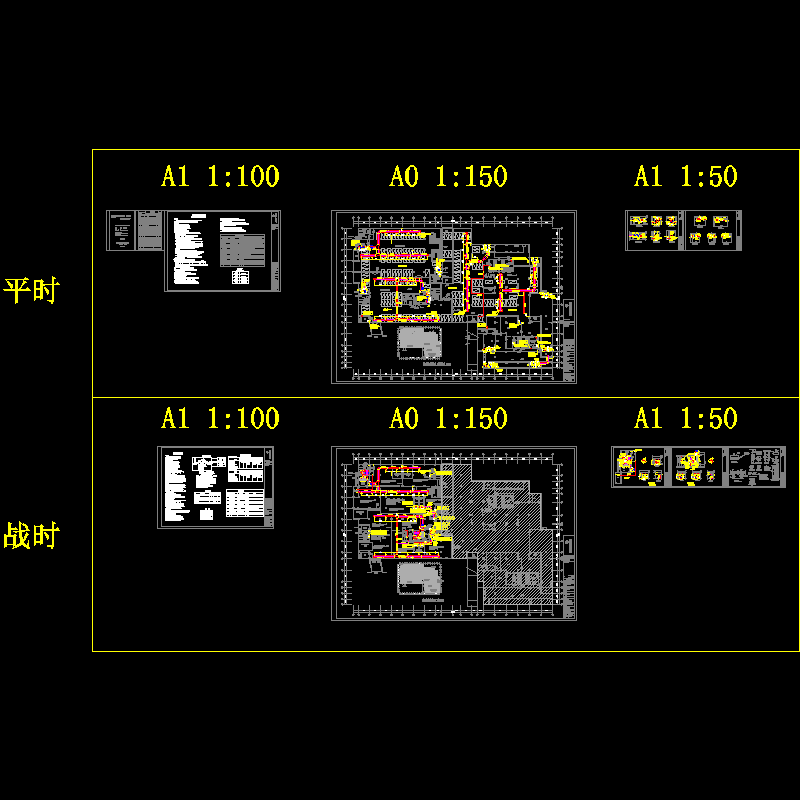

  • 2#地下车库暖通.dwg
    2#地下车库暖通.dwg

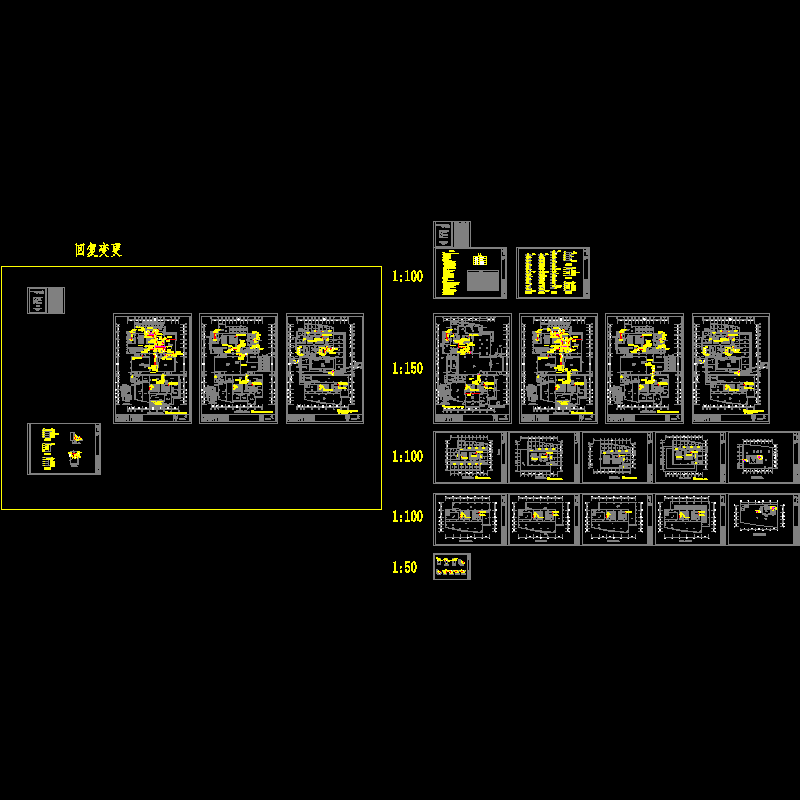

  • 天宁区政府酒店暖通.dwg
    天宁区政府酒店暖通.dwg
以上是部分截图,请下载附件后查看完整高清内容
