高层商业大厦通风排烟及空调设计施工大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:74000平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调, 通风, 防排烟, 冷热源, 机房
  • 冷热源:电动压缩式冷水机组, 锅炉
  • 空调系统:全空气系统
  • 采暖系统:其它
  • 全空气系统:定风量, 单风道
  • 水系统:双管制, 开式
  • 送风方式:散流器送风
  • 节点大样:空气处理机组
  • 项目所在地:湖南

附件详情

  • 地下层防排烟平面图
  • 地上层空设、通风、防排烟、水管平面图
  • 空调水系统原理图
  • 冷媒及冷凝水管平面图
  • 多联空调系统示意图
  • 防烟系统图
  • 排烟系统图
  • 空调主机房大样图
  • 设备安装大样图
  • 施工系统图

附件详情

一、资料概况:本项目建筑面积74780.04m2,建筑高度70.55m,地下一层,地上17层,属一类高层建筑,该资料包括通风排烟及舒适性空调设计....
二、设计内容:
1、冷热源:冷源:地下一至八层采用离心式冷水机组,就到十七层塔楼采用多联分体空调......
热源:地下一层到八层采用燃气锅炉提供热量给裙楼空气处理机组,九到十七层塔楼采用冷暖型多联分体空调......
2、空调分系统:地下一至八层大空间区域采用空气处理机组低风速单风道全空气系统,九至十七层办公采用冷暖型多联空调系统......
3、空调水系统:冷水竖管采用两管制,冷却水系统采用开式机械循环,水系统的补水由生活供水管网供给,冷却水补水量为21m3/h......
4、防排烟系统:地上大空间商业及中庭均无法满足自然排烟条件,设置机械排烟,排烟量按最大防烟分区的120m3/h.m2计算......


,图纸共36张。

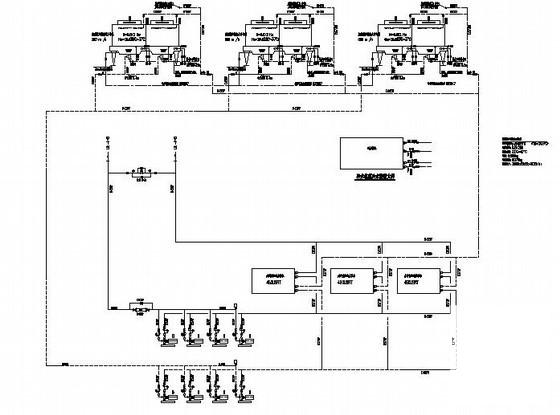

空调水系统原理图

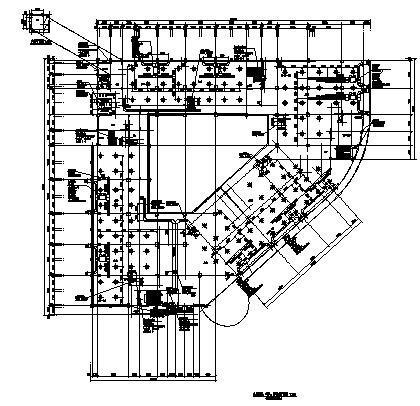

冷媒及冷凝水管平面图

系统施工图

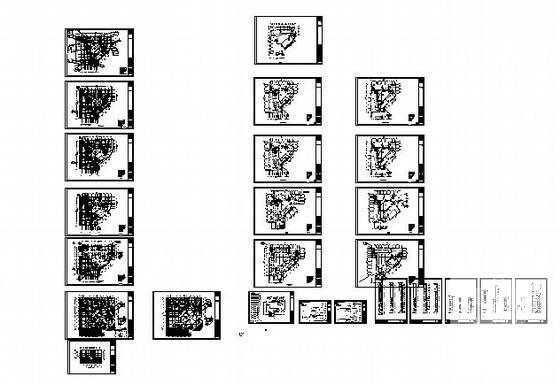

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

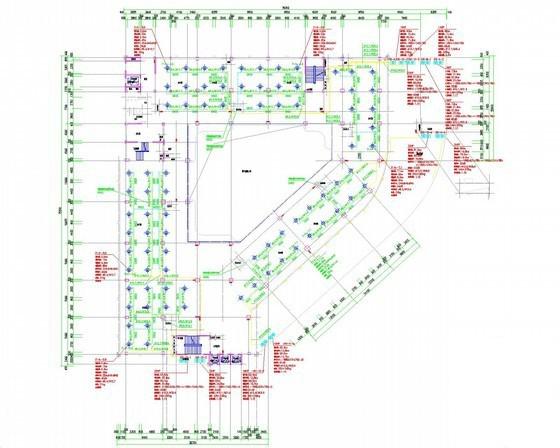

  • 大厦空调设计 - 1
    大厦空调设计 - 1
  • 大厦空调设计 - 2
    大厦空调设计 - 2
  • 大厦空调设计 - 3
    大厦空调设计 - 3
  • 大厦空调设计 - 4
    大厦空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
