高层公寓空调通风系统设计施工大样图(人防设计)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

一、项目概要:
该项目位于浙江省,是一个高层公寓建筑,地上19层,地下2层,地下二层为汽车库(兼六级人防工事)和设备用房;地下一层为汽车库;一层、二层、三层为商场;四层为物业用房;五~十九层为公寓。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调通风平面图,剖面图,屋顶空调机组大样图,人防进、排风口部大样图,人防通风系统图、大样图,风系统图,冷冻水系统图等...

二、空调系统:
1.冷热源:采用风冷模块式冷热水机组...
2.风系统:采用低速单风道全空气系统,风机盘管加新风系统...

三、 通风防排烟 系统:
通风系统:
地下二层变配电间设有机械送排风系统,换气次数为 8次/时。
地下二层水泵房设有机械送排风系统,换气次数为 6次/时。
地下二层汽车库设有机械送排风系统,换气次数为6 次/时...
防排烟系统:
地下二层汽车库设有机械排烟系统,排烟量按最大防烟分区面积的20m3/m2*h 计算,并考虑排烟量的50%的补风量;
地下二层水泵房设有机械排烟系统,排烟量按水泵房面积的20m3/m2*h 计算,并考虑排烟量的50%的补风量....

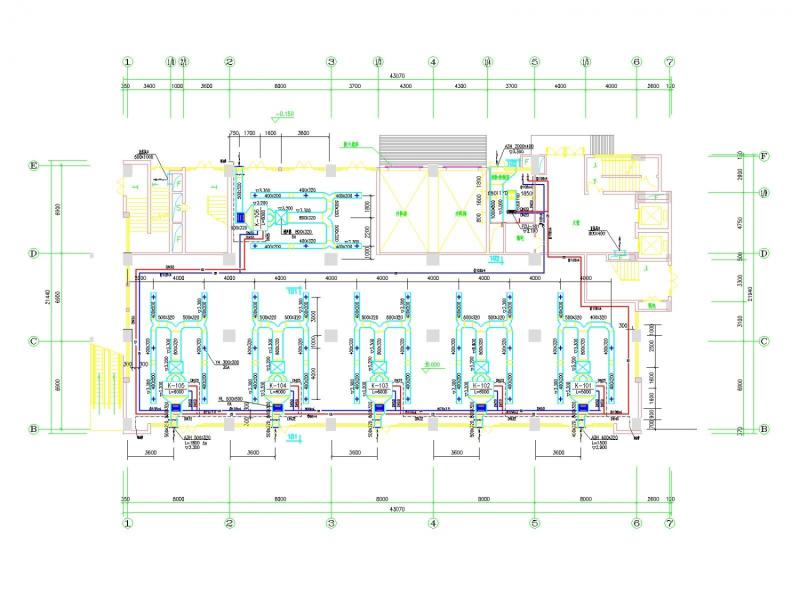

一层空调通风平面图

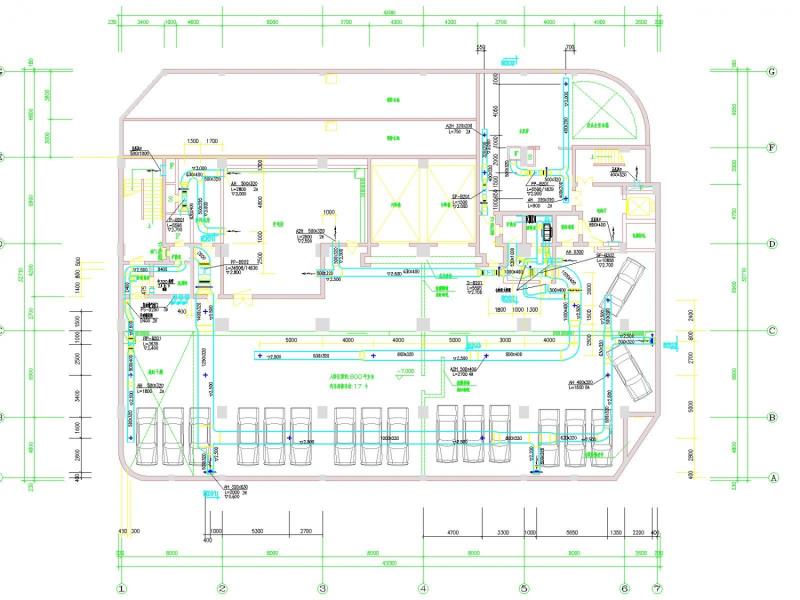

地下二层空调通风平面图

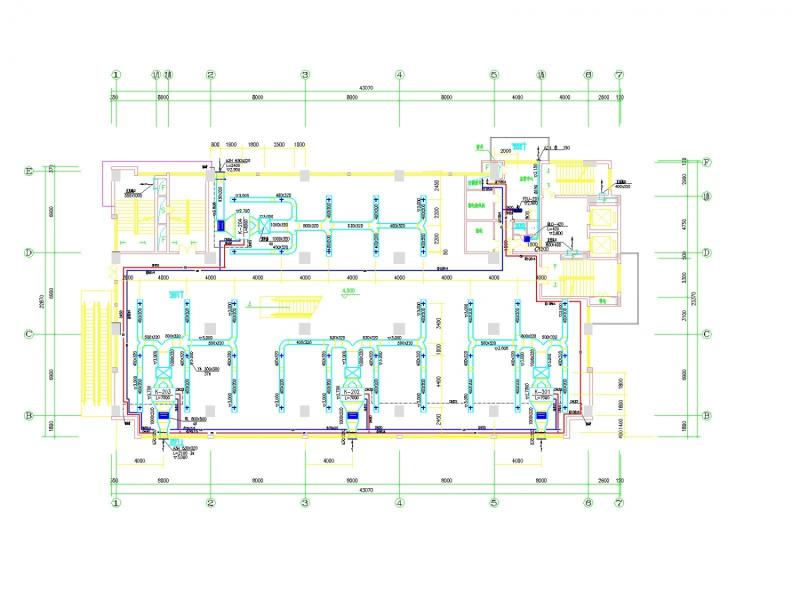

二层空调通风平面图
冷冻水系统图
