大型购物商场暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:45993平方米
  • 建筑地上层数:6层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:热水辐射
  • 水系统:双管制
  • 节点大样:冷却塔,集分水器,制冷机组,管道支吊架
  • 项目所在地:山西

附件详情

  • 设计施工说明
  • 地下一层通风平面图
  • 首层门厅地暖平面图
  • 冷冻机房工艺流程图
  • 通风系统图
  • 水系统平面图
  • 空调机接管图
  • 送风排烟系统
  • 新风水系统

附件详情

一、项目概况:
1、该项目为商住楼。地下两层,地下2层为汽车库兼部分人防地下室,设备用房,地下1层为汽车库兼设备用房。地上6层商场。7层以上为公寓。分为3幢主楼。最大建筑高度99.7m。总建筑面积123322m2,商业建筑面积45993m2。
2、该资料包括七层以下空调、通风、防排烟设计。
二设计内容:
(一)空调、采暖冷热源
1、地下车库~商场为裙房部分。由二台燃气直燃型冷热水机组作为冷热源,夏季提供7/12℃冷水,供风机盘管及空调机组。冬季提供60/50℃低温热水供地暖采暖。
2、燃气直燃型冷热水机组单台制冷量Q冷=3516kW ,制热量Q热=2954kW ,放置于地下一层靠外墙的冷冻机房内。
3、冷热水系统采用变频定压泵补水定压,全自动软水器、软水箱设在冷冻机房。
(二)空调设计
为方便商场使用时灵活分割,空调采用吊顶空调机组+风机盘管形式;空调系统为双管制,夏季供冷,冬季供热。未加注明的新风机组均为四盘管.....
(三)通风及防、排烟
1、地下-2层车库部分:-1层车库平面分为5个防火分区。在每个防火分区内划分一到二个防烟分区。各防烟分区内设置独立的排风/烟系统。排烟量6次/h计。补风量大于排烟量的50%。
2、地下-1层车库部分:-2层车库平面分为4个防火分区。在每个防火分区内划分一到二个防烟分区。排烟量6次/h计。补风量大于排烟量的50%。邻近车库出入口的防火分区可同时利用车道自然进风.....
3、商场部分:依据建筑专业划分的防火分区,对二个中厅及其所辖区域,采用在屋顶设排烟风机,机械排烟。排烟量按其体积的4次/h换气计算;但最小排烟量不小于102000m3/h计。每个中庭设风量62763m3/h的排风/烟双速风机两台,平时可低速排风,着火时高速排烟。风机置于屋顶采光顶侧......

,图纸共34张。

地下室通风原理图

首层水系统图

空调机接管图

冷冻机房布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

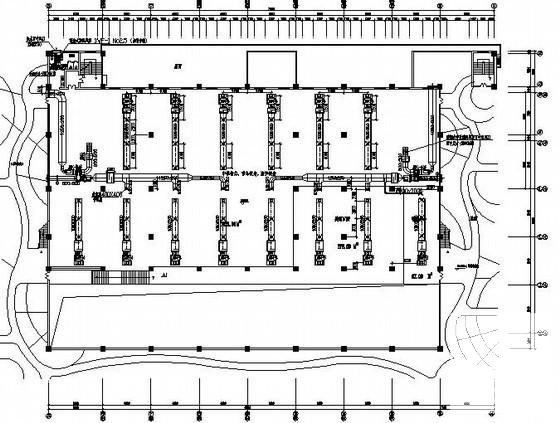

  • 大型购物商场暖通空调设计CAD施工图纸 - 1
    第 1 张图

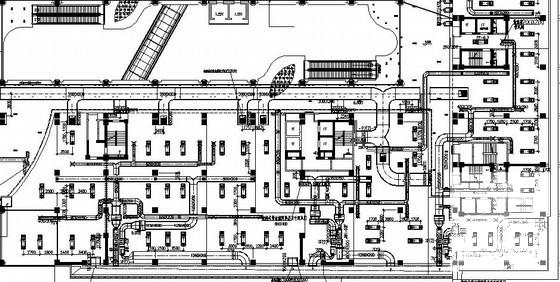

  • 大型购物商场暖通空调设计CAD施工图纸 - 2
    第 2 张图

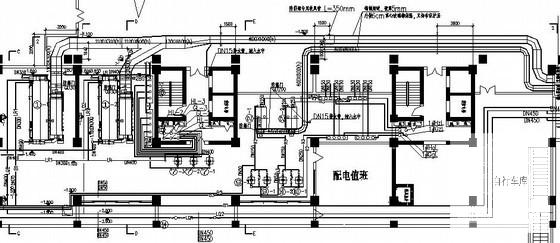

  • 大型购物商场暖通空调设计CAD施工图纸 - 3
