高层综合办公楼给排水及消防CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度:高层建筑
  • 地上层数:21层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
  • 供水设备:稳压泵
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40

附件详情

一、项目概要及设计范围
该项目办公楼位于市区,是集办公、会议、实验室等功能为一体的综合性建筑。
建筑面积为21640m2:地下二层,主要为实验室和恒温恒湿房间;地下一层主要为设备间及汽车库.配电主机房,地上二十一层,主要包括政务大厅、实验室、办公室和会议室等。
<1>生活给排水设计<2>消防给水设计
二、生活给排水
给水设计秒流量为1.50L/s.采用分区供水方式。一至六层采用低压变频节能增压自动供水设备加压供水;七层以上采用高压变频节能增压自动供水设备加压供水方式。
雨水采用内排水,屋面设雨水口,经雨水立管引至室外检查井,再排入市政雨水管网.管材采用双壁中空内螺旋消音PVC-U管。地下室水泵房及消防电梯井旁设集水坑.内设潜污泵将积水排至室外检查井,潜污泵设有自耦装置,自动控制泵的起闭。
经化粪池处理后排入市政污水管网。
三、消防给水
1.由于本建筑室外城市供水管只有一根DN250;压力为0.2MPa管线,因此,室外需设消防管网及消防水池。
2.消防喷淋管采用热镀锌钢管.实验压力为1.6MPa.
3.该项目为I类防火建筑,整个区域按一个着火点设计,设室内消火栓系统;自动喷淋系统。
4.消防用水量: 室内消火栓系统q=40L/s,火灾延续时间3h;室外消火栓系统q=30L/s;火灾延续时间3h;自动喷洒系统q=26L/s;火灾延续1h;室内消防一次用水量为525.6M3.消防泵房及消防水池均设在室外,消防水池有效容积为500M3.消防水池供水由室外城市环形管网提供。
5.室外消火栓系统共设七个消火栓,均布建筑物周围,以供室外消防及水泵接合器之用。供水由室外城市环形管网提供。
6.泵房内设自动喷淋系统微机智能控制气压消防给水设备一套,其配备有消防主泵两台(一用一备),稳压泵两台(一用一备)及压力罐。(4)本喷淋系统在室外设两套地上式水泵接合器。
四、干粉灭火器系统
干粉灭火器系统:按中等危险级设计,室内每个消火栓处均设置两瓶磷酸氨盐干粉灭火器,8Kg/瓶。

二层给排水平面图

十五层给排水平面图

喷淋系统图(III)

雨水系统图

机房层给排水平面图

排水系统图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

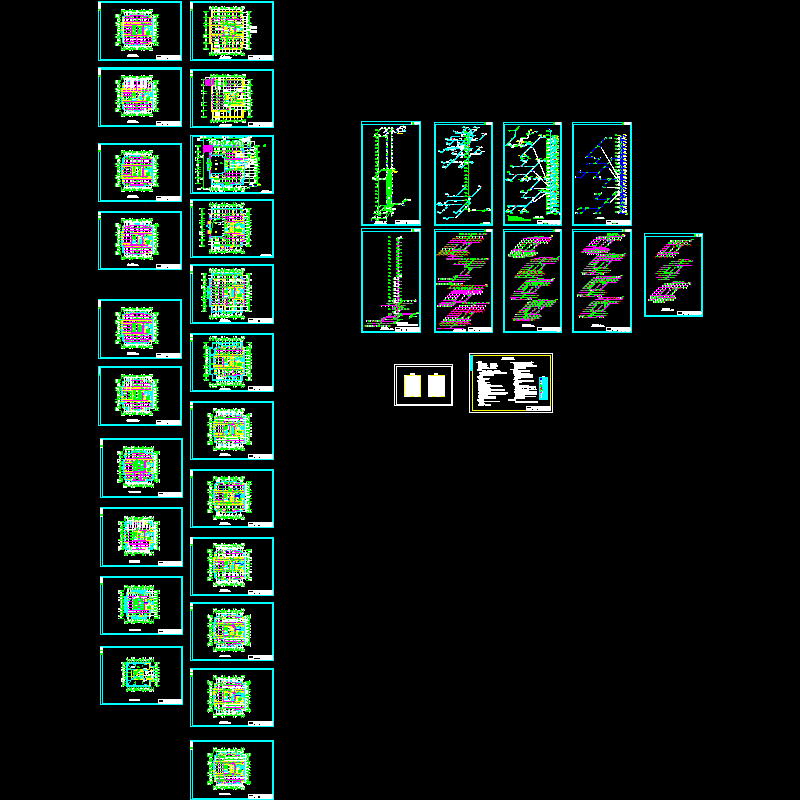

  • 高层综合办公楼给排水及消防CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
