高层商住楼给排水及消防CAD施工图纸设计

附件详情

一、项目概要：

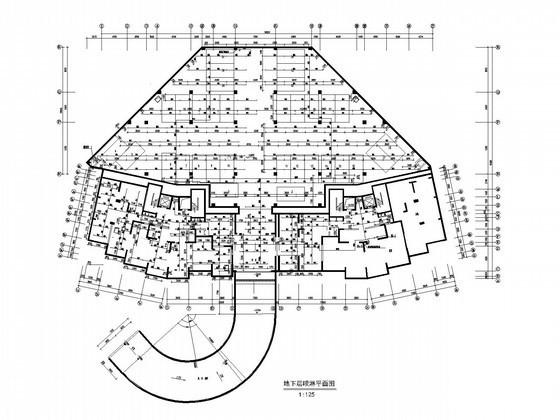

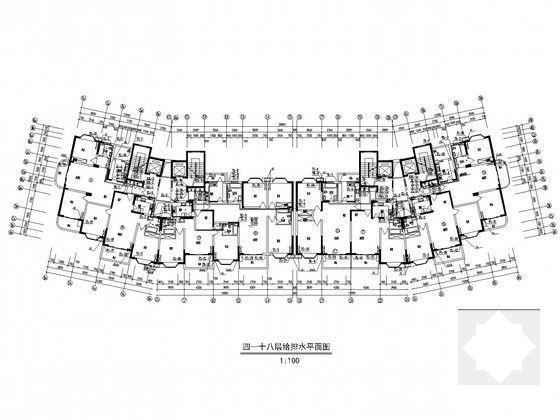

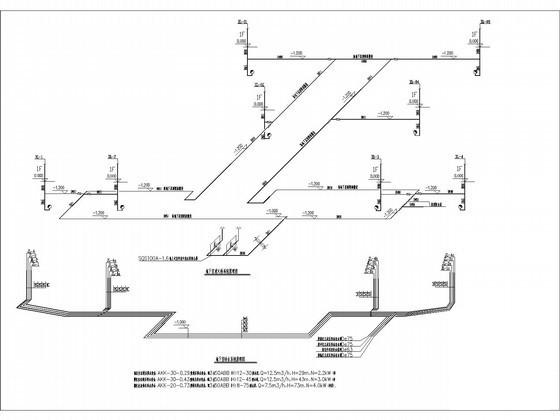

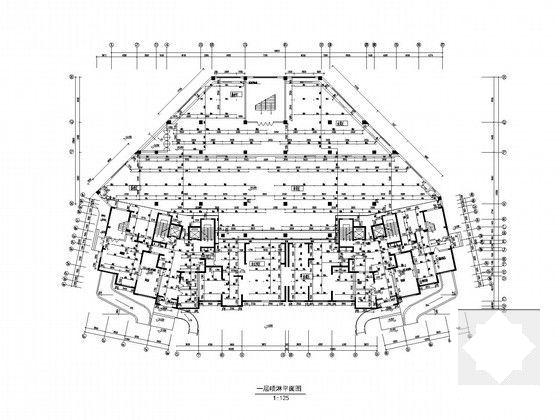

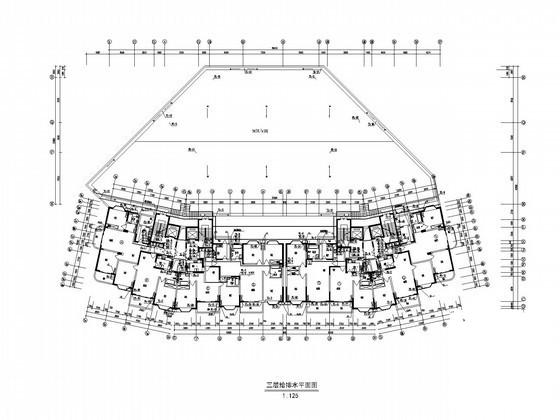

该项目是高层商住楼给排水设计，建筑总面积28646平方米，建筑高度71.1米。图纸内容包含设计施工说明，主要设备材料表及图例，给排水平面图、给排水系统图、喷淋平面图、卫生间大样图等。

二、给水系统：
1.给水系统竖向分为四个区，-1层到4层由市政给水管网直接供水；5层到11层低区无负压生活供水系统，12层到18层中区无负压生活供水系统，19层到22层为高区无负压生活供水统。
2.各无负压生活给水设备出水管上预留消毒接口。
3.生活热水系统的竖向分区与生活给水系统相同。

三、排水系统：
1.该项目采用雨污分流、污废合流制；厨房排水立管单独设置，所有排水均重力排至室外污水管网。经过化粪池后就近排入市政污水管网。
2.屋面雨水由雨水斗收集，经雨水立管排至室外散水。

四、 消防系统
1.室内消防用临时高压供水系统，由消防水池-消防水泵、高位消防水箱联合供水。
2.室外消防系统由室外环状给水管供水。
