高层酒店办公综合体给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 地下室用途:人防,车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):30
  • 大样节点:泵房,厨房
  • 项目所在地:上海

附件详情

  • 施工图设计说明
  • 给排水平面图
  • 消防平面图
  • 喷淋平面图
  • 消火栓系统图
  • 给水系统图
  • 排水系统图
  • 水泵房设备布置图
  • 冷却塔布置图
  • 循环冷却水系统图
  • 泵房详图

附件详情

本项目由酒店和公寓式办公构成,其中大酒店地下室为设备用房及汽车库,汽车库内设六级二等人防。该资料为一幢地上25层、地下1层以及地上5层裙房的酒店,其中地下3层为平战结合的人防区域,建筑高度为:97.8米,。该资料范围:室内给排水、消防。高压细水雾系统、泳池、洗衣房、净化水系统等由专业厂商另行设计。
共45张。

泵房详图

喷淋平面图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

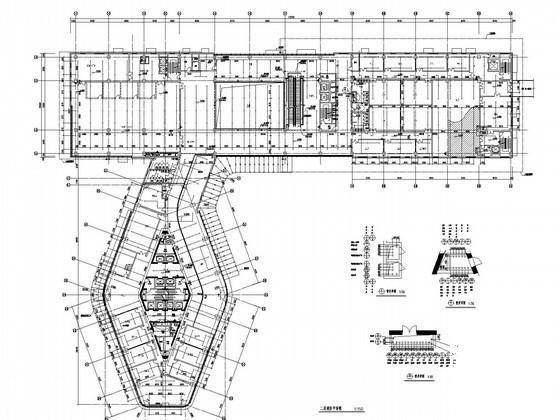

  • 高层酒店办公综合体给排水消防CAD施工图纸 - 1
    第 1 张图

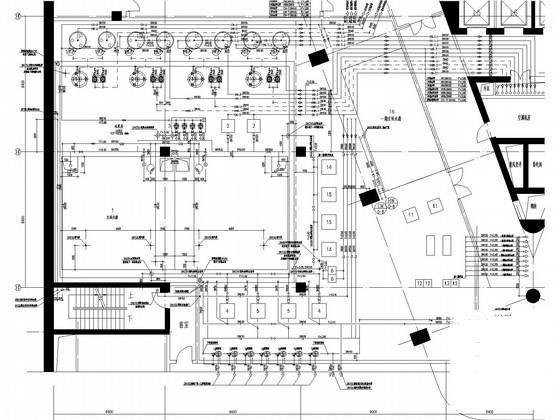

  • 高层酒店办公综合体给排水消防CAD施工图纸 - 2
    第 2 张图

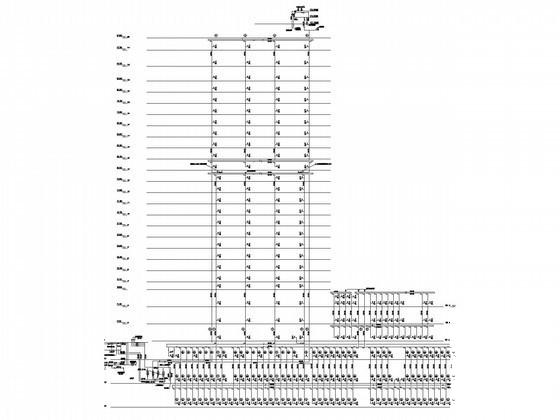

  • 高层酒店办公综合体给排水消防CAD施工图纸 - 3
    第 3 张图

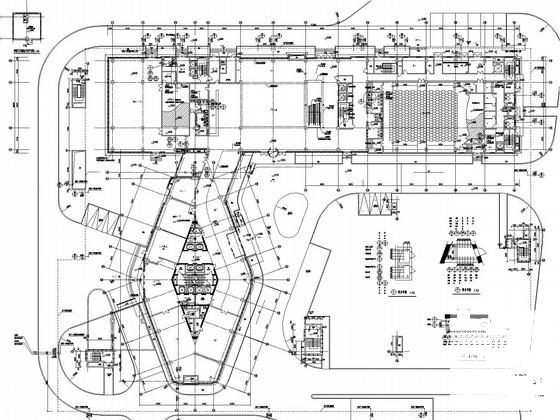

  • 高层酒店办公综合体给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
