二类高层行政办公楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：14900.8平方米
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：重庆
附件详情
- 给排水设计总说明
- 给排水设计图例
- 消火栓系统原理图
- 喷淋系统原理图
- 给排水系统原理图
- 给排水平面图
- 喷淋平面图
- 卫生间给排水大样图
附件详情
该项目为行政办公楼，建筑高度36.65米，建筑层数地上八层，建筑面积14900.8平方米，防火等级二级，为二类高层办公楼。
，共25张。

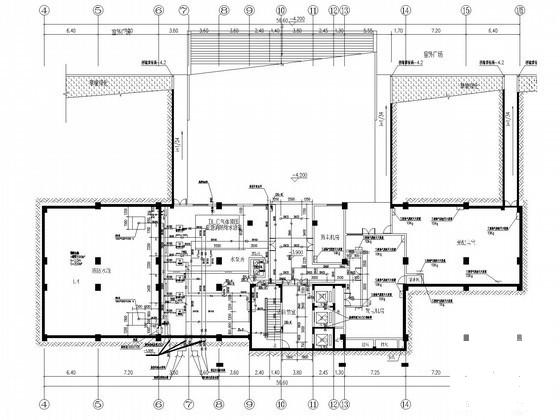

泵房平面图

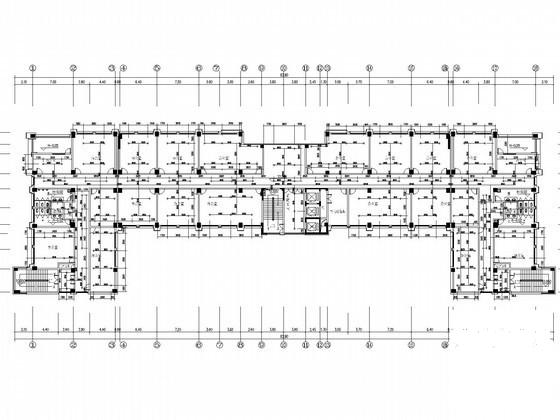

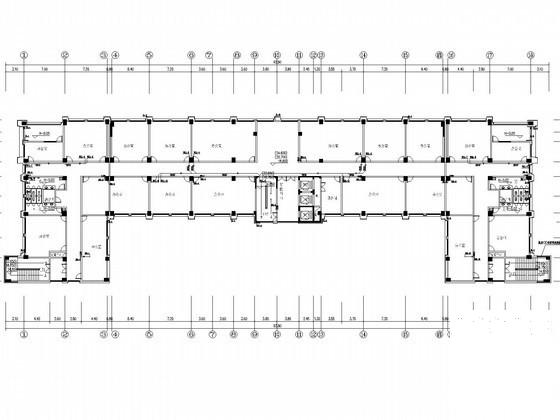

喷淋平面图

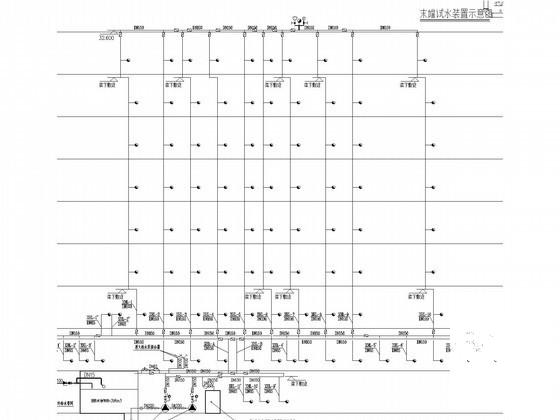

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：3.78 MB
- 收藏次数：0
-
文件名称：
附件-995859599875655975867.rar
