高层宾馆给排水及消防CAD施工图纸(地下室)

  • 附件设计说明:有
  • 建筑类别:宾馆
  • 建筑高度类型:高层建筑
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,干式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水,高位水箱供水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40

附件详情

一、项目概要及设计范围
1.本子项设计范围包括室内给水排水、 消防系统
2.该建筑总高75m。地上二十二层,地下一层车库。建筑总面积31309.6m2。
二、给排水设计
1.水源采用城市自来水,市政给水管网压力0.30Mpa。该建筑裙房及塔楼一到五层生活给水由市政管网直接供给。六层及其以上由水箱-水泵联合供水。
2.排水系统雨污分流,污水经化粪池处理后排入市政污水管网。厨房污水经隔油池处理后排入化粪池。
三.消防设计
1. 消防用水量 该建筑为高级宾馆,室外消火栓用水量30L/s,室内消火栓用水量40L/s。
2.消防水池 室内外消防用水量采用全部贮存,消防用水量为:374.00M。设于地下车库内。
3.屋顶消防水箱 设于屋顶水箱间内,消防水箱供消火栓和自动喷淋前10分钟用水。消防水箱底相对标高:75.60m。火灾初期由屋顶消防水箱供水。
4.消防水池通气管安装,见国标90S319-17施工,设钢性防水套管,管材采用DN219无缝钢管.
四.自动灭火系统设计
1.配电房、发电机房和空调机房等采用七氟丙烷气体灭火系统。
2.根据《建筑灭火器配备设计规范》设计。
五. 自动喷淋
1.喷淋系统 地下车库自动喷淋水量为30L/s,属中危险级Ⅱ级。自动喷淋报警阀前给水管网,接自屋顶水箱自喷出水,自动喷淋水泵结合器,自动喷淋水泵出水管。
2.自动喷淋报警阀共设四套。负一层设一套和裙房一层和二层共用一套,塔楼一层到十四层共用一套,十四层以上共用一套。每层防火分区设水流指示器和信号阀。

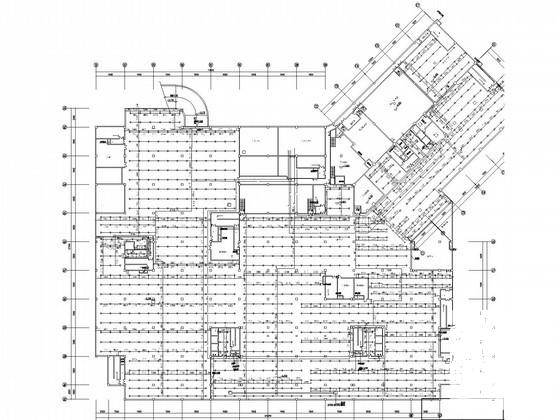

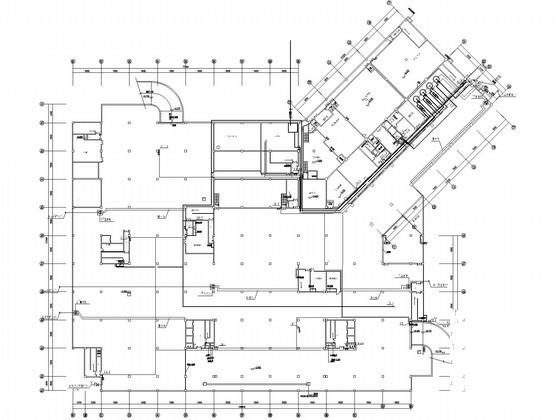

负一层自喷平面图

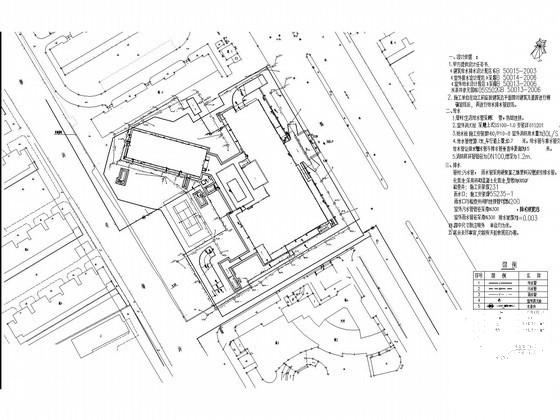

给排水总平面图

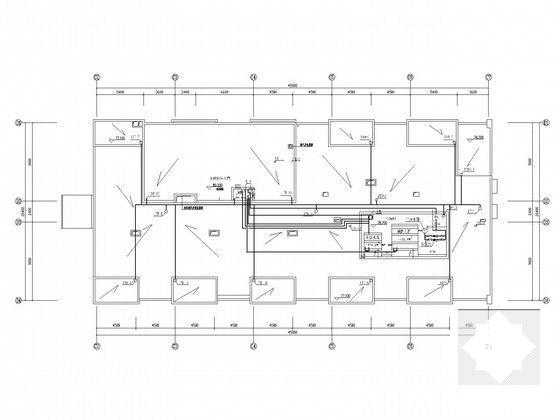

屋顶给水排水平面图

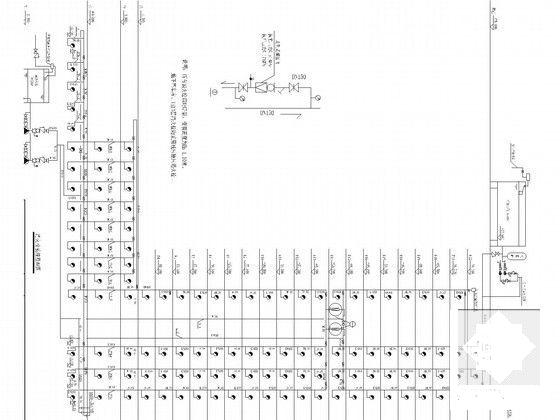

消火栓系统原理图

热水系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 1
    第 1 张图
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 2
    第 2 张图
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 3
    第 3 张图
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 4
    第 4 张图
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 5
    第 5 张图
  • 高层宾馆给排水及消防CAD施工图纸(地下室) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
