高层酒店给排水及消防设计CAD施工图纸（热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店
建筑高度类型：高层建筑
建筑设计面积：8万平方米
参考图纸：61张
生活供水设计：生活给水系统,直饮水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统,消防排水
消防设计：喷淋系统

附件详情

给排水设计说明
设备及主要材料表

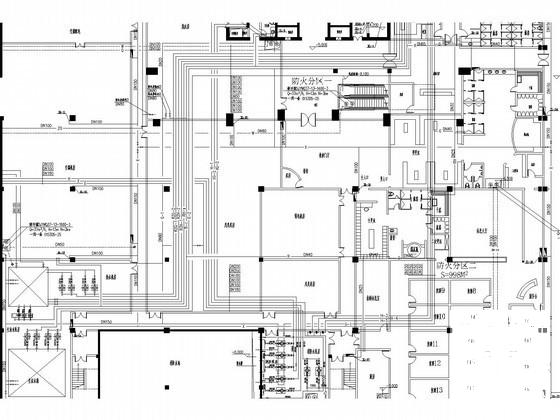

给排水消防平面图
喷淋平面图
生活给水系统原理图
热水系统原理图
消火栓给水系统原理图
湿式自动喷淋系统原理图
污水系统原理图
雨水系统原理图
生活给水系统轴测图
热水系统轴测图
生活水泵房大样图
消防水池泵房大样图
卫生间给排水大样图
游泳池管道布置图

附件详情

一、项目概要：
该项目为五星级酒店，总建筑面积约8万平方米，建筑高度150米。
二、设计范围：
1. 该项目红线以内室外和室内给水排水及消防系统由本院设计。
2 .该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
三、系统：
生活给水系统、生活热水系统、生活污水系统，屋面雨水排水系统、室内消火栓灭火系统、自动喷水灭火系统。
共61张。

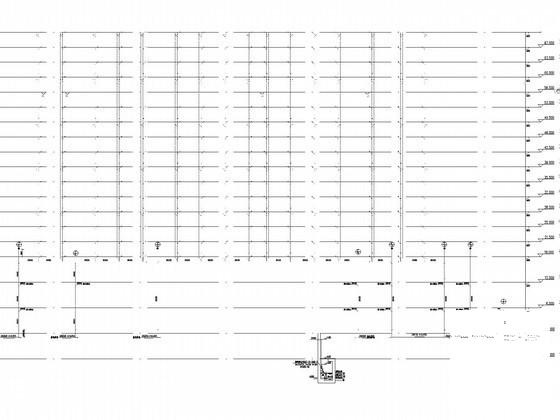

热水系统图

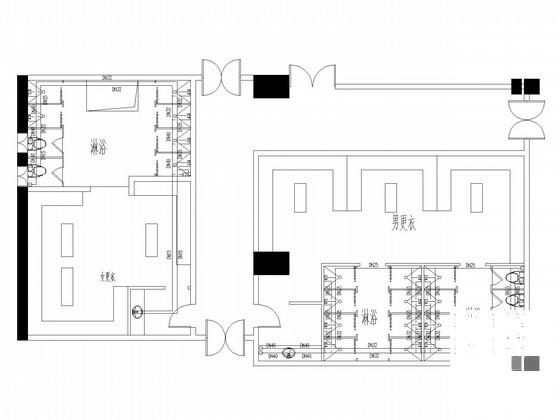

卫生间给水平面图

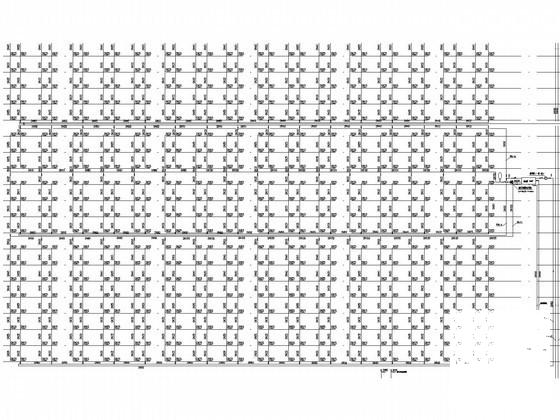

污水系统原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
