29层框支剪力墙结构商住楼结构施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础,筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:车库
  • 参考图纸:52张
  • 设计年代:近代

附件详情

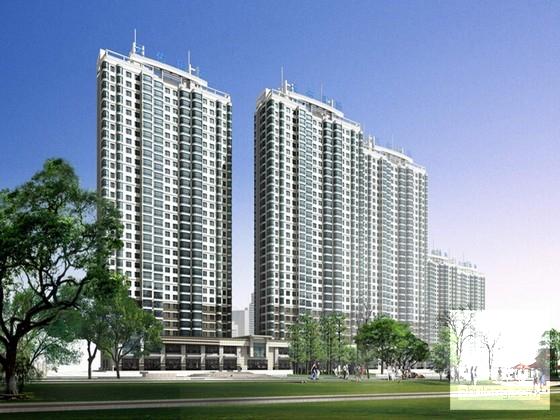

本图纸为某地上29层、地下2层的新建商住楼,总建筑面积为99401米,总高度为95.1米。该项目塔楼为高级住宅楼,1-3层裙楼为商业,4-29上部塔楼部分为住宅。基础采用独立基础及桩基、筏基、条基,6度设防。、
该资料包含:结构设计总说明、基础 平面布置图 、基础大样图、梁平法施工图、板平法施工图、模盒布置图、(转换层)梁平法施工图、(转换层)板平法施工图、墙柱定位图、配筋大样图、建筑设计说明、平面图、立面图、剖面图等共52张图纸。
出图日期:近代.03。

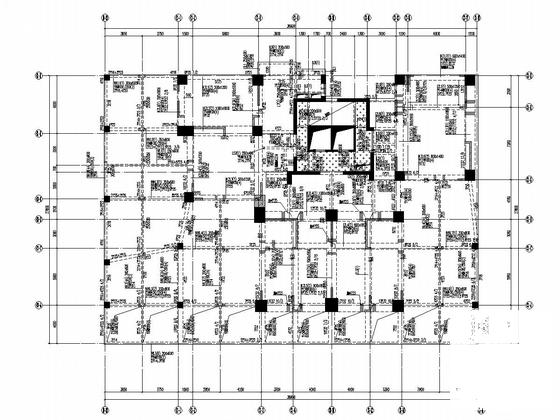

负一层梁平法施工图

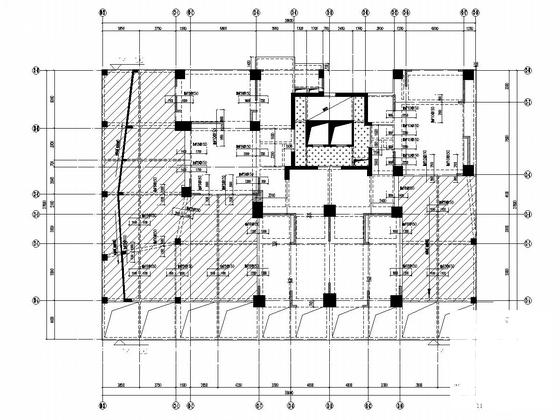

负一层板平法施工图

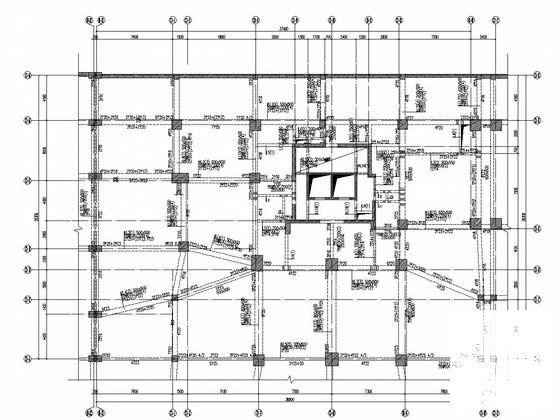

(转换层)梁平法施工图

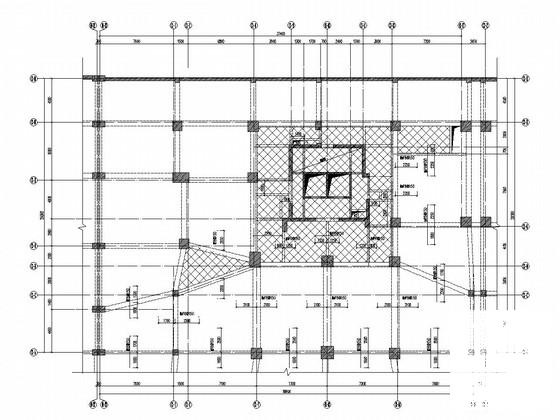

(转换层)板平法施工图

墙柱定位图

配筋大样图

RF层梁平法施工图

柱墙平法施工图

负一层模盒布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构商住楼 - 1
    剪力墙结构商住楼 - 1
  • 剪力墙结构商住楼 - 2
    剪力墙结构商住楼 - 2
  • 剪力墙结构商住楼 - 3
    剪力墙结构商住楼 - 3
  • 剪力墙结构商住楼 - 4
    剪力墙结构商住楼 - 4
  • 剪力墙结构商住楼 - 5
    剪力墙结构商住楼 - 5
  • 剪力墙结构商住楼 - 6
    剪力墙结构商住楼 - 6
  • 剪力墙结构商住楼 - 7
    剪力墙结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
