10层部分框支剪力墙结构商住楼结构施工图纸

  • 建筑类别:住宅,办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目为江苏某小区商住楼,地上为10层,(两层为裙房商业,其余为住宅),建筑设计结构形式为部分框支剪力墙结构,房屋总长50.6米,高32.9米,基础为筏板基础与柱下独立基础,7度设防。

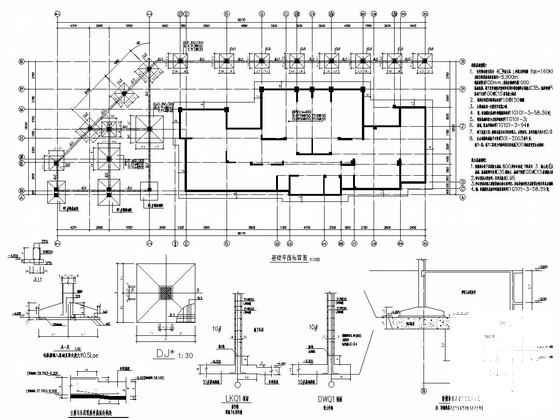

该资料包含: 结构设计说明 、粉喷桩施工图、基础详图、剪力墙、柱布置图、墙边缘构件、框架柱配筋表、剪力墙布置图、剪力墙构造边缘构件柱表、板结构布置图、梁配筋图、楼梯结构图、沉降观测点布置示意图等共33张图纸。

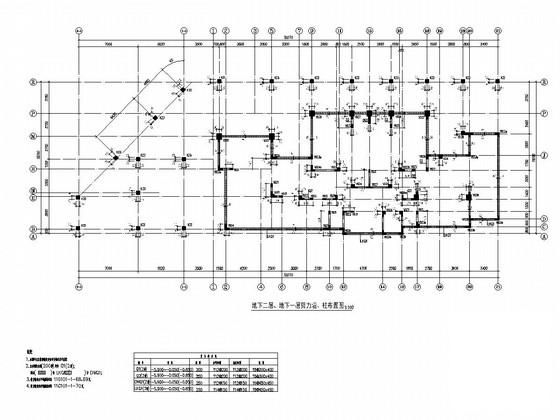

地下二层、地下一层剪力墙、柱布置图

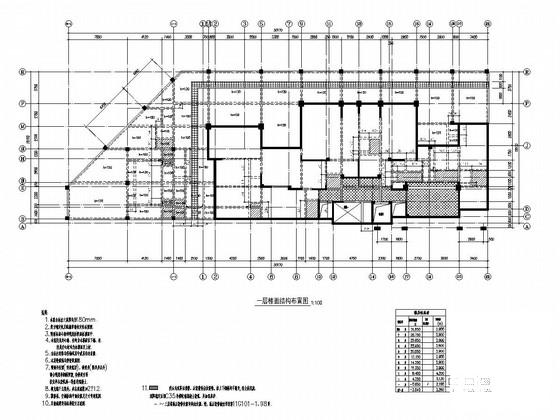

一层楼面结构布置图

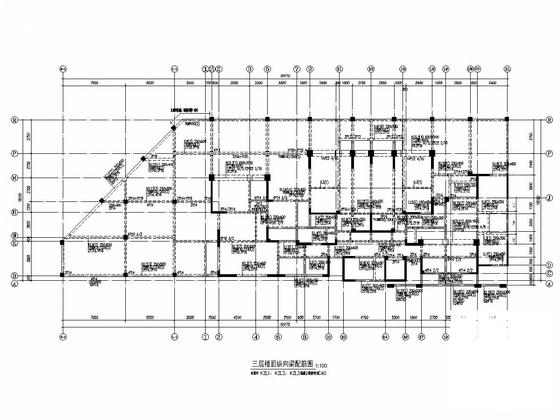

三层楼面纵向梁配筋图

五层~屋面剪力墙、柱布置图

一层楼面板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 部分框支剪力墙结构 - 1
    部分框支剪力墙结构 - 1
  • 部分框支剪力墙结构 - 2
    部分框支剪力墙结构 - 2
  • 部分框支剪力墙结构 - 3
    部分框支剪力墙结构 - 3
  • 部分框支剪力墙结构 - 4
    部分框支剪力墙结构 - 4
  • 部分框支剪力墙结构 - 5
    部分框支剪力墙结构 - 5
  • 部分框支剪力墙结构 - 6
    部分框支剪力墙结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
