地上12层部分框支剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目为重庆某小区的一栋住宅楼,地上12层,建筑设计结构形式为部分框支剪力墙结构,基础采用桩基+地基梁,6度设防。
该资料包含: 结构设计说明 、基础平面布置图、墙柱平面布置图、结构图、 平面布置图 、梁配筋图、楼梯大样图、墙身大样图等共33张图纸。

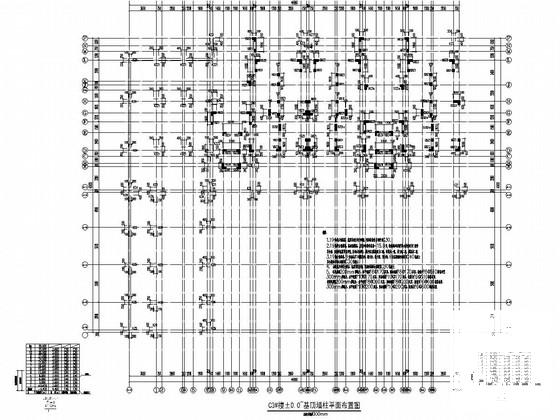

C2#楼基顶~±0.000墙柱平面布置图

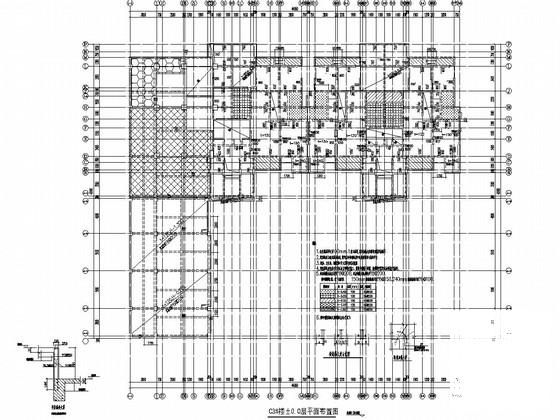

C3#楼±0.0层平面布置图

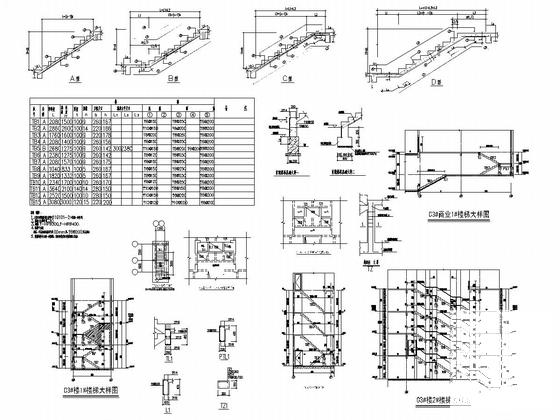

C3#楼楼梯大样图

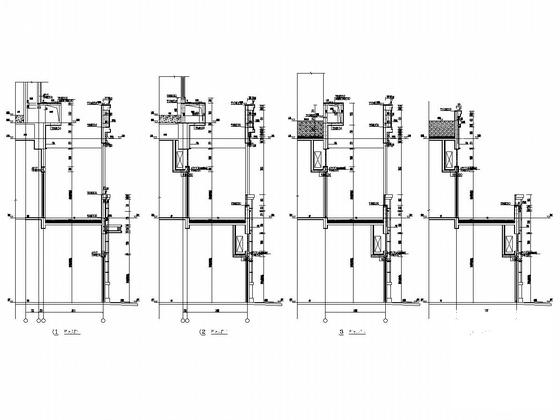

商业墙身大样

C3#楼±0.0层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 部分框支剪力墙结构 - 1
    部分框支剪力墙结构 - 1
  • 部分框支剪力墙结构 - 2
    部分框支剪力墙结构 - 2
  • 部分框支剪力墙结构 - 3
    部分框支剪力墙结构 - 3
  • 部分框支剪力墙结构 - 4
    部分框支剪力墙结构 - 4
  • 部分框支剪力墙结构 - 5
    部分框支剪力墙结构 - 5
  • 部分框支剪力墙结构 - 6
    部分框支剪力墙结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
