27层框支剪力墙商住楼结构施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 风压:0.35kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:37张

附件详情

主要功能:负二层为小型车库,负一层为临街商业门面,一层为营业用房及单元入口大厅, 二~二十六层为住宅,二十七层为坡屋面及电梯机房层。
本建筑的长宽高:标准层的长为77.100m、宽为33.400m、高为82.950m。
结构类型:部分框支剪力墙结构。建筑层数:地上二十四层,地下二层各层层高:负二层层高7.80m,负一层层高5.850m,一层层高5.700m,二至二十六层层高3.00m,电梯机房层层高4.500m。主要结构跨度:该项目转换层以下纵向最大跨度8.700m,最小跨度5.125m;横向最大跨度8.400m,最小跨度4.000m。
该资料包含:
结构设计总说明
附属裙房基础 平面布置图

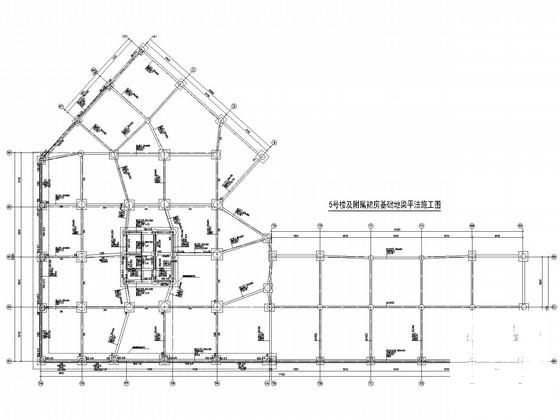

附属裙房基础地梁平法施工图
柱、墙平面布置及配筋图布置及配筋图
剪力墙柱表
附属裙房负一层结构平面布置与板配筋图
附属裙房负一层梁平法施工图
附属裙房一层结构平面布置与板配筋图
附属裙房一层梁平法施工图
附属裙房(转换层)二层结构平面布置与板配筋图

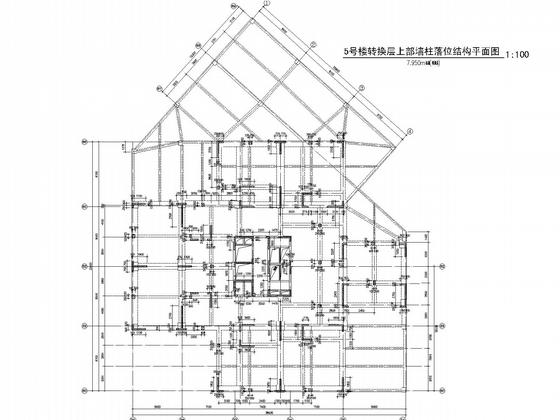

转换层上部墙柱落位结构平面图

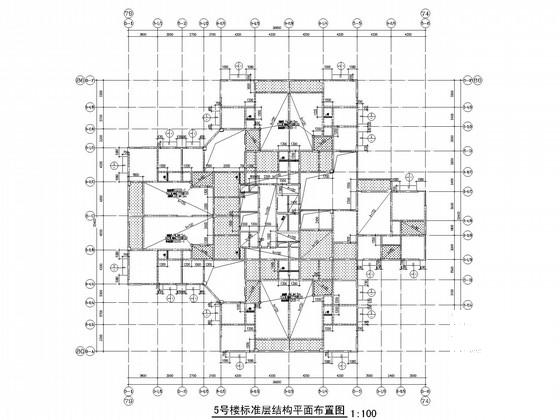

标准层结构平面布置图

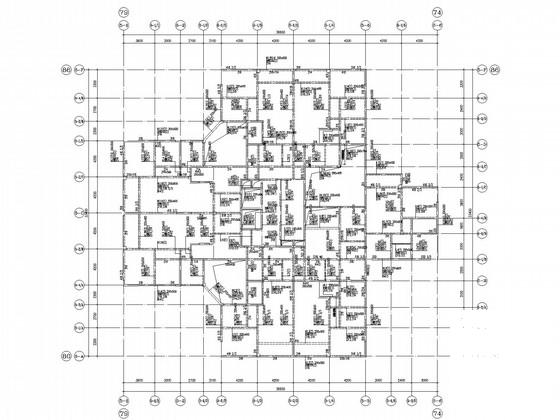

标准层板配筋图
梁平法施工图
主屋面结构平面布置及板配筋图
屋面层梁平法施工图
坡屋面结构平面布置及板配筋图
坡屋面梁平法施工图
楼梯结构施工图
共37张图纸。


标准层结构平面布置图

梁平法施工图

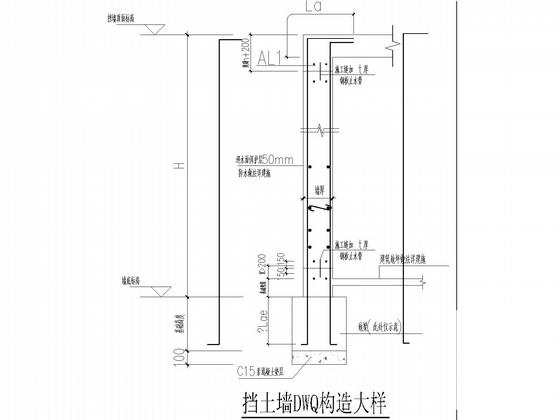

挡土墙DWQ构造大样

转换层上部墙柱落位结构平面图

构造柱节点

主屋面结构平面布置及板配筋图

坡屋面结构平面布置及板配筋图

楼板孔洞加强筋

柱、墙平面布置图
