框支剪力墙结构商住楼结构CAD施工图纸（18层桩基础）

附件详情

（一）建筑概况
该项目建筑占地面积1501.18平方米，建筑面积约：22616平方米，地下一、二层为设备用房和车库，地上十八层，其中一、二层为商业，一层高3.9m， 二层高4.8m，三至十八层为住宅，层高3m，总高度为57.15m。该项目采用人工挖孔桩基础，主体结构类型为框支剪力墙结构。
（二）结构概况
该项目为钢筋混凝土框支剪力墙结构，室内外高差为450mm，结构抗震等级为二级，设计使用年限为50 年，建筑结构安全等级为二级。人工挖孔桩桩芯混凝土强度等级为C30(护壁为C30)，圈梁、构造柱、现浇过梁混凝土强度等级均为C20，基础垫层采用C15混凝土，主体结构标高17.670以下墙（地下室外墙）、柱为C40，梁、板为C35，17.670以上墙（地下室外墙）、柱为C35，梁、板为C30，剪力墙最大截面300mm，梁最大截面600mm×1100mm。

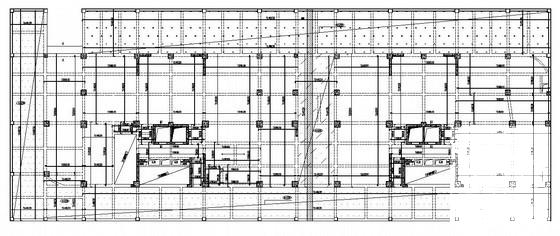

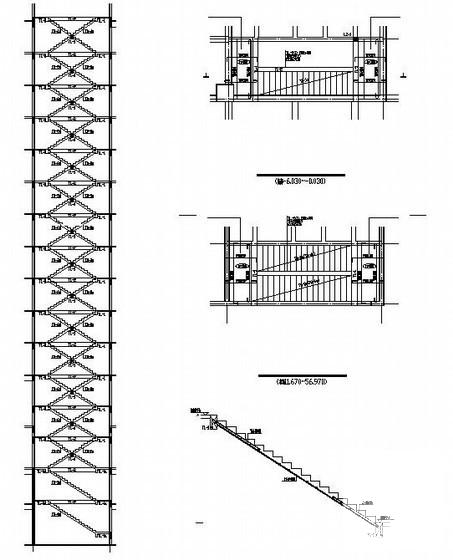

该资料包含：结构设计总说明，桩基布置图，基础梁配筋图，基础底板结构平面图，梁配筋图，结构平面图，柱,墙布置图及柱配筋图，墙布置图，节点详图，标准层过梁,构造柱布置图，楼梯结构图等
共23张图纸。
