21层框支剪力墙住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:21层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:34张
  • 设计年代:近代

附件详情

1.该项目为钢筋混凝土框支-剪力墙结构体系。
2.转换层(4.750米及其以下)抗震等级:框支柱为一级,框支梁、框架梁、框架柱和剪力墙均为二级。
转换层(4.750米以上)抗震等级:4.750米~10.750米剪力墙为二级,其余剪力墙均为四级。
3.该项目采用人工挖孔桩基础的基础形式,地基基础设计等级为乙级。
全套34张图纸,包括结构设计总说明、桩位平面布置图、桩基础及承台详图、基础平面布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、剪力墙平法施工图、墙柱大样图、 楼梯详图 等。

图2

图3

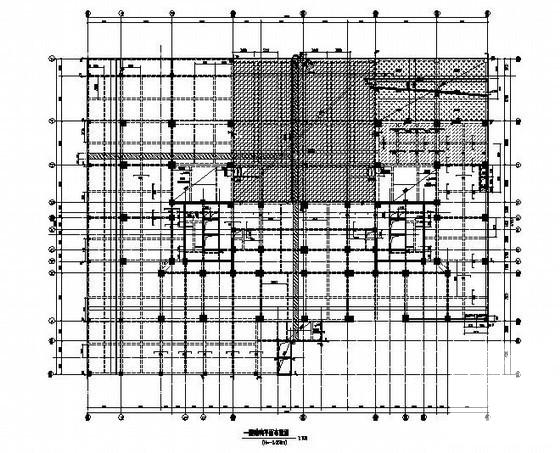

一层结构平面布置图

总缩略图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

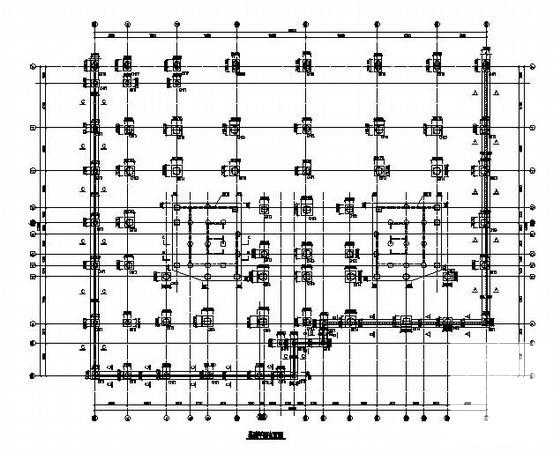

  • 框支剪力墙结构 - 1
    框支剪力墙结构 - 1

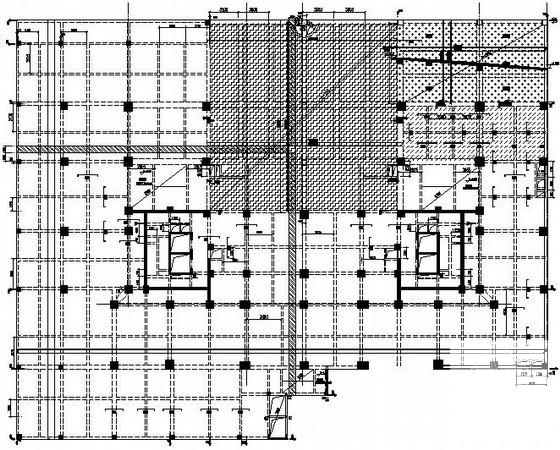

  • 框支剪力墙结构 - 2
    框支剪力墙结构 - 2

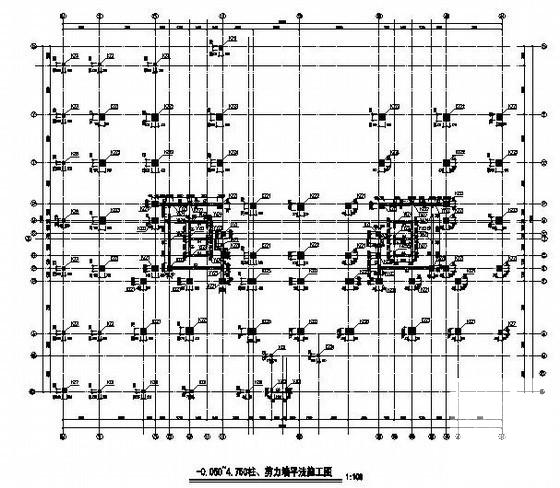

  • 框支剪力墙结构 - 3
    框支剪力墙结构 - 3
  • 框支剪力墙结构 - 4
    框支剪力墙结构 - 4

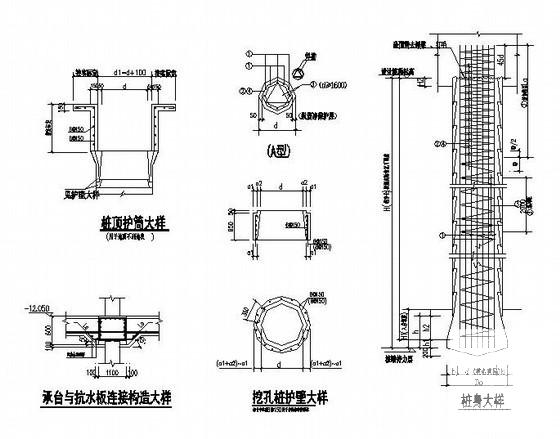

  • 框支剪力墙结构 - 5
    框支剪力墙结构 - 5
以上是部分截图,请下载附件后查看完整高清内容
