24层框支剪力墙安置房结构施工方案大样图

  • 建筑类别:住宅,商业,交通建筑
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙,框架剪力墙
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:车库
  • 参考图纸:50张
  • 设计年代:近代
该附件为 24层框支剪力墙结构安置房工程 结构施工图 2020CAD
项目概要:该项目为贵州某周边棚改项目,部分框支剪力墙结构,抗浮设防水位绝对高程为1069.5;相当于设计标高-2.950。
主要包括:施工图结构设计总说明、项目危大工程清单、基础平法施工图、抗浮锚杆布置平面、墙柱大样表、墙柱平法施工图、梁平法施工图、板平法施工图、车道大样图、楼梯大样图等
CAD格式,50张图纸


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

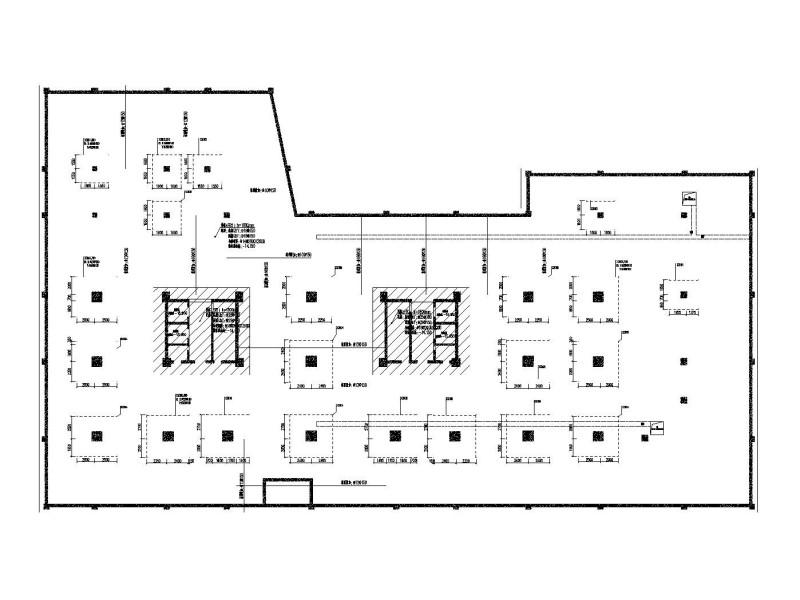

  • 剪力墙结构施工方案 - 1
    剪力墙结构施工方案 - 1

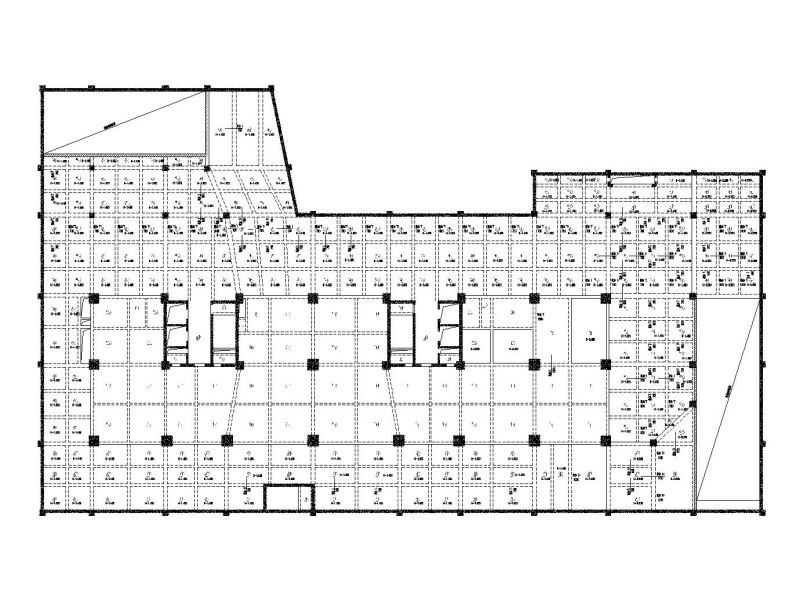

  • 剪力墙结构施工方案 - 2
    剪力墙结构施工方案 - 2

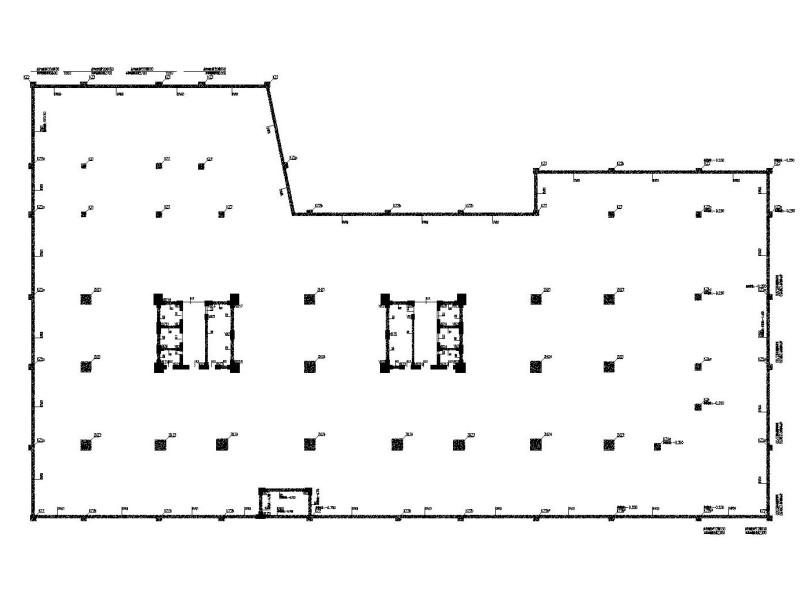

  • 剪力墙结构施工方案 - 3
    剪力墙结构施工方案 - 3

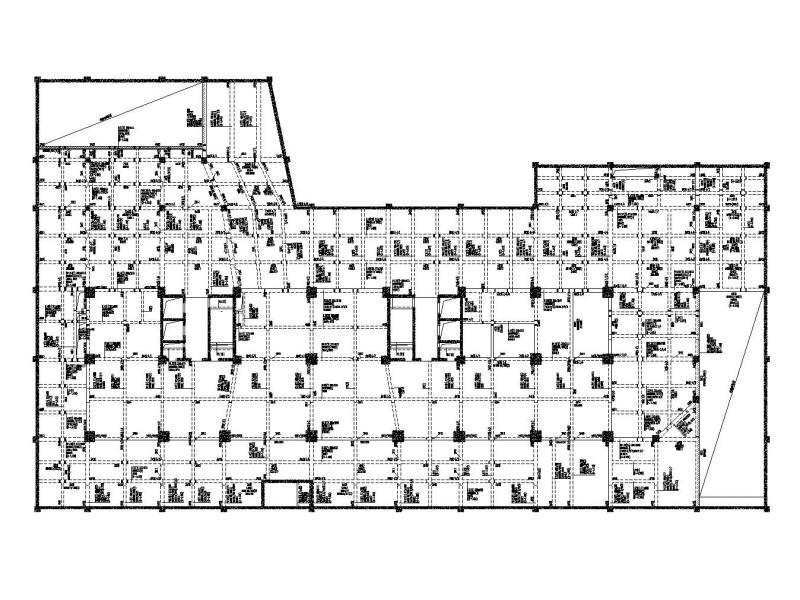

  • 剪力墙结构施工方案 - 4
    剪力墙结构施工方案 - 4

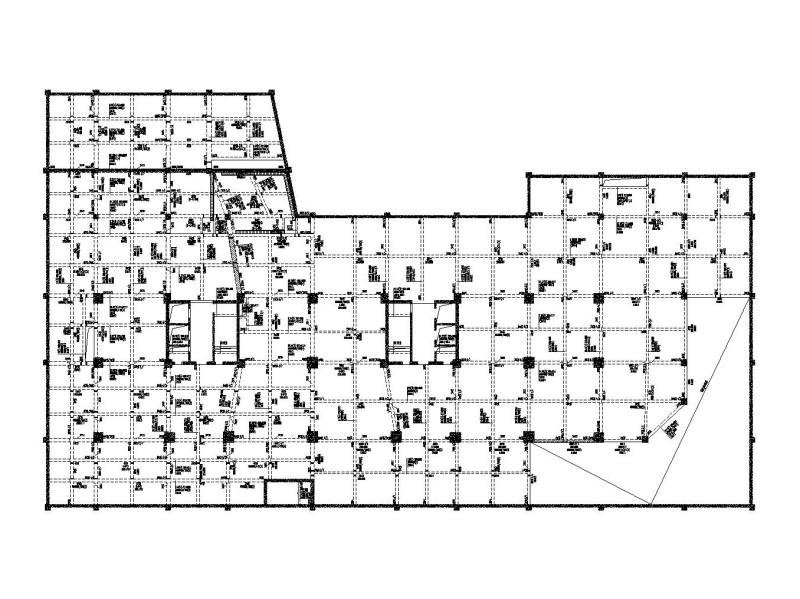

  • 剪力墙结构施工方案 - 5
    剪力墙结构施工方案 - 5
  • 剪力墙结构施工方案 - 6
    剪力墙结构施工方案 - 6
  • 剪力墙结构施工方案 - 7
    剪力墙结构施工方案 - 7
  • 剪力墙结构施工方案 - 8
    剪力墙结构施工方案 - 8
  • 剪力墙结构施工方案 - 9
    剪力墙结构施工方案 - 9
  • 剪力墙结构施工方案 - 10
    剪力墙结构施工方案 - 10
以上是部分截图,请下载附件后查看完整高清内容
