两层框架结构工人倒班宿舍建筑结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是吉林工人倒班宿舍项目,地上2层,为框架结构,总建筑面筋:561.60平方米,采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明及基础详图,基础 平面布置图 ,柱结构平面图,梁结构平面图,板结构平面图,节点详图,楼梯图,共计10张图。

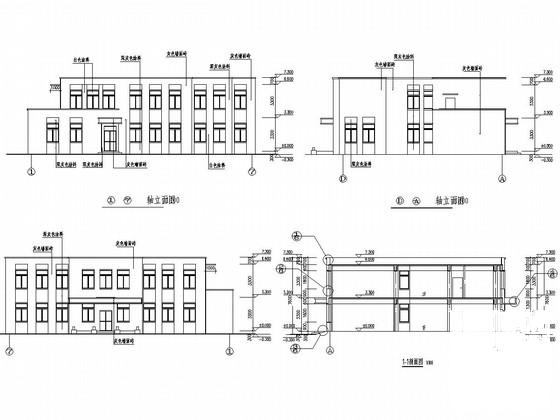

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图, 楼梯详图 ,节点详图等共计7张图。
分享投稿时间:近几年1月。

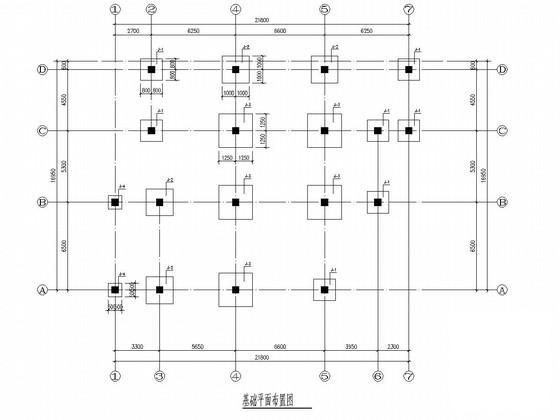

基础平面布置图

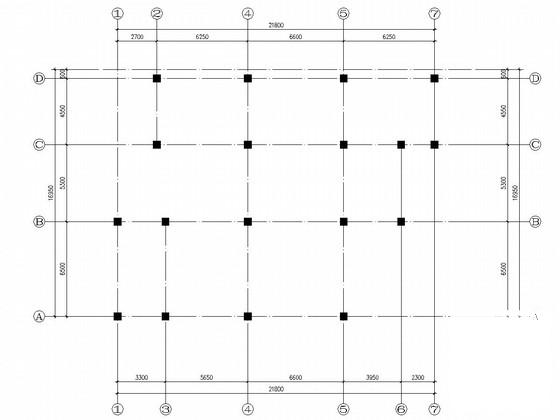

柱结构平面图

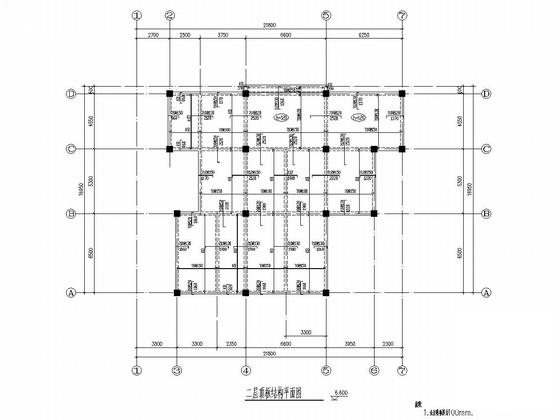

二层顶板结构平面图

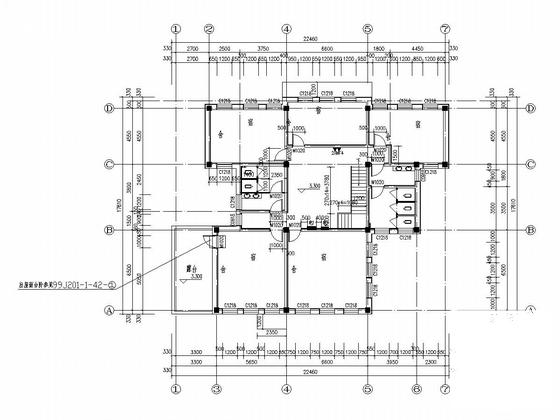

二层平面图

节点详图

一层顶梁结构平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1
  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2
  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3
  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
  • 两层框架结构图纸 - 5
    两层框架结构图纸 - 5
  • 两层框架结构图纸 - 6
    两层框架结构图纸 - 6
  • 两层框架结构图纸 - 7
    两层框架结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
