两层框架结构食堂演播厅建筑结构施工大样图

  • 建筑类别:娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目是学校食堂项目,2层,主要功能为食堂+演播厅,总建筑设计面积:1672.2平方米,占地面积:705.58平方米,抗震设防烈度为6度,采用夯扩桩基础,基础设计等级为丙级。
结构专业该资料包含:结构设计总说明,基础结构平面布置图,桩大样图,柱结构平面布置图,梁结构 平面布置图 ,板结构平面图,楼梯等大样图,共计9张图。

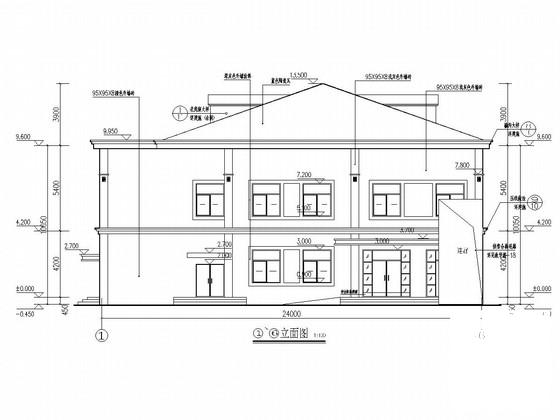

建筑专业该资料包含:建筑设计说明,节能说明,平面图,立面图,剖面图,大样图等共计12张图。
分享投稿时间:近几年3月。

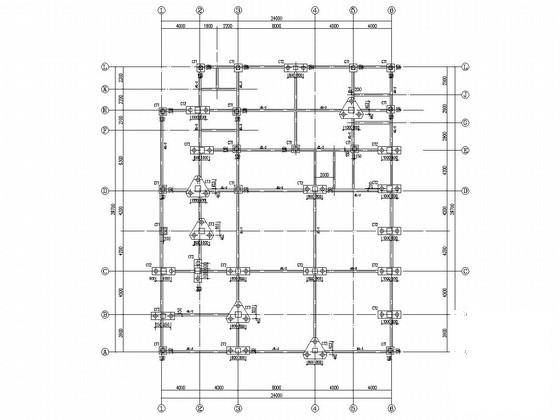

基础结构平面布置图

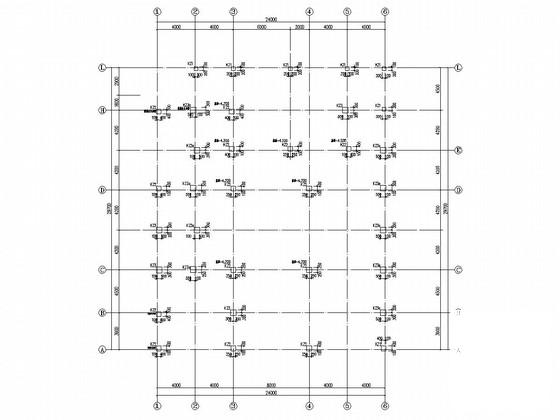

柱结构平面布置图

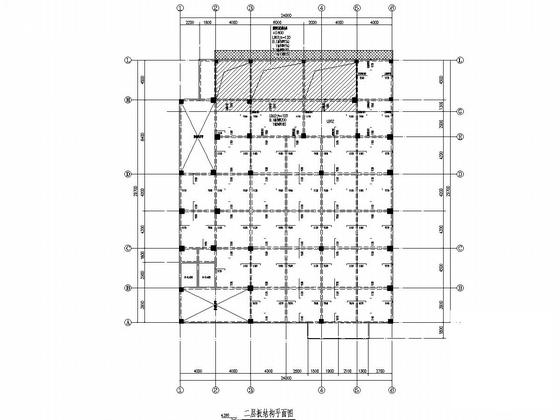

二层板结构平面图

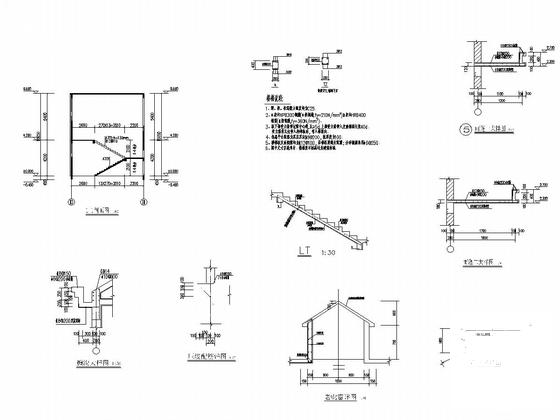

大样图

二层平面图

大样图

二层梁结构平面布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑框架图 - 1
    建筑框架图 - 1
  • 建筑框架图 - 2
    建筑框架图 - 2
  • 建筑框架图 - 3
    建筑框架图 - 3
  • 建筑框架图 - 4
    建筑框架图 - 4
  • 建筑框架图 - 5
    建筑框架图 - 5
  • 建筑框架图 - 6
    建筑框架图 - 6
  • 建筑框架图 - 7
    建筑框架图 - 7
  • 建筑框架图 - 8
    建筑框架图 - 8
以上是部分截图,请下载附件后查看完整高清内容
