多层住宅地板采暖及厨卫通风系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 建筑面积:4352.7平方米
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目地址:陕西

附件详情

  • 地板辐射采暖设计说明
  • 地板辐射采暖设计说明
  • 地下室采暖组合平面图
  • 一至五层采暖平面图
  • 采暖系统透视图
  • 集配器安装示意图
  • ...

附件详情

一、项目概要:
项目位于陕西省,总建筑面积4352.7m2,工程设计包括以下内容:低温地板辐射采暖系统、厨卫通风系统、居室空调...
二、采暖工程:
1.地板辐射采暖设计供回水温度60/50度。
2.地板辐射采暖加热盘管全部采用PPR管...
三、厨卫系统:
1.该项目通风设计包括卫生间通风,厨房操作间通风设计。卫生间和厨房通风方式均为自然进风,机械排风。
2.该项目中厨房已设置防回流构造的排气通气道...

图纸共7张。

地下室采暖组合平面图

透视图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

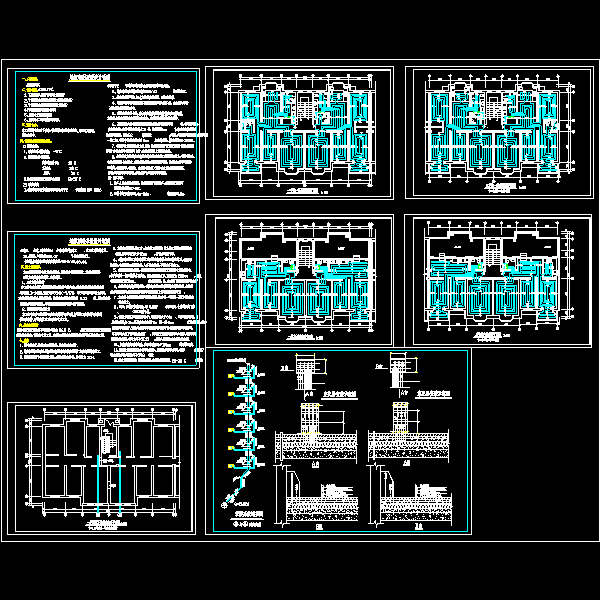

  • 多层住宅地板采暖及厨卫通风系统设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
