20层商城空调通风施工图纸(设计说明)

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,闭式
  • 项目所在地:江苏

附件详情

该项目为徐州某国际商城项目SA栋办公部分,共20层,主楼5-20层主要功能为办公,裙房1-4主要功能商场,地下一层为车库及相应的设备用房。本楼裙房计算总空调冷负荷:3728kW,总空调热负荷:2000kW,冷源采用两台离心式冷冻机组,热源选用两台单回路的真空热水机组;商场室等大空间场所采用吊装空调箱系统,新风统一处理;后勤办公室等小空间采用风机盘管加新风系统。
该资料包含设计施工说明,空调风管及水管平面图,机房详图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

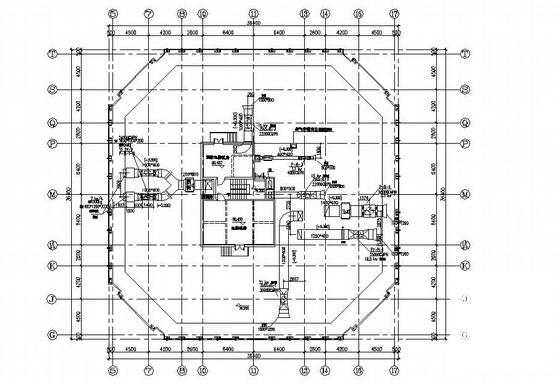

  • 空调通风设计施工图 - 1
    空调通风设计施工图 - 1

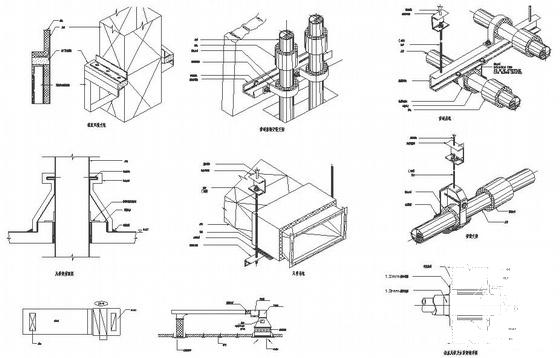

  • 空调通风设计施工图 - 2
    空调通风设计施工图 - 2

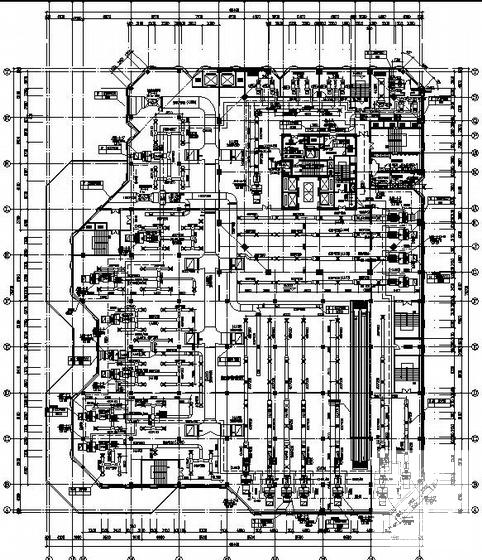

  • 空调通风设计施工图 - 3
    空调通风设计施工图 - 3
  • 空调通风设计施工图 - 4
    空调通风设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
