6层小区2#住宅楼给排水、采暖设计CAD施工方案图纸(太阳能热水系统)

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 建筑面积:5180平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 图纸年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 特殊系统:太阳能热水系统
  • 大样节点:厨房

附件详情

设计概况:六层住宅楼,下面为半地下室,顶层带阁楼层;建筑高度17.4米。建筑面积:5180平方米。
设计范围:该资料范围为建筑单体以内的给水排水管道系统。
管道系统:该项目设有生活给水系统、生活污水系统。
1.生活给水系统:1).生活给水水源为市政给水管网,设计供水压力为 0.32MPa。给水系统立管为下行上给式。2).生活卫生热水采用太阳能热水器提供,由住户自理。
2.生活污水系统:1).该项目污、废水采用合流制。室内污废水重力自流排入室外污水管。2).污水经化粪池处理后,排入小区污水管。排水管设伸顶通气管。
采暖设计及计算参数:采暖室外计算参数:冬季采暖室外计算干球温度:-6°C;采暖室内设计温度:卧室、起居室、餐厅:18°C;浴厕:25°C。
采暖系统:1.集中供暖采暖系统立管采用下供下回式采暖系统,热媒采用80/65C°热水,由市政提供蒸汽,小区换热站二次换热提供。采暖系统定压及补水由热交换站解决。
2.该项目采暖总热负荷见图示。
3.采暖系统为共用立管的 系统,共用立管及热计量表设于管井内;户内系统采用上供上回式采暖系统。

某小区2#住宅楼给排水、采暖设计施工图

某小区2#住宅楼给排水、采暖设计施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

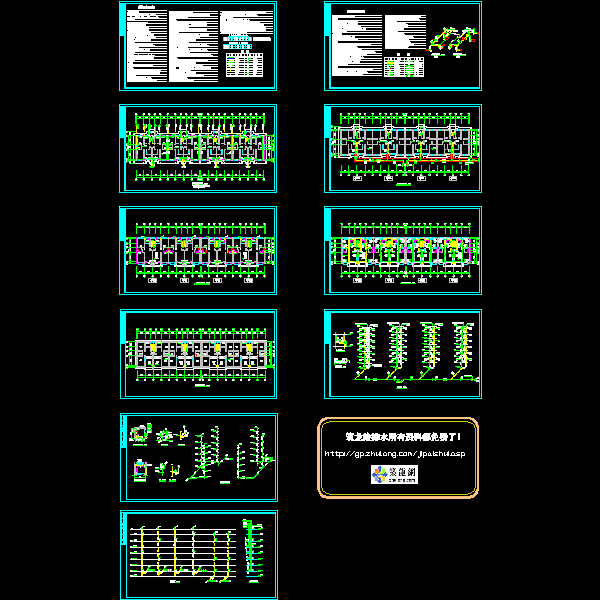

  • 6层小区2#住宅楼给排水、采暖设计CAD施工方案图纸(太阳能热水系统) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
