华润20层住宅楼给排水设计CAD施工图纸(太阳能热水系统)
-
建筑类别：住宅
-
建筑高度：高层建筑
-
建筑面积：9389平方米
-
地上层数：20层
-
地下层数：3层
-
图纸设计深度：施工图
-
图纸年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水设备：高位水箱
-
供水方式：市政供水,分区供水
-
供水分区：四区
-
排水体制：雨污分流
-
排水技术：压力排水
-
雨水重现期：50年
-
火灾危险等级：中危险级Ⅰ级
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
特殊系统：太阳能热水系统
-
热水供应方式：集中热水供应
-
项目地址：上海
-
设计说明：有
本图纸为 上海华润二十层住宅楼给排水设计施工图。
一.附件详情
本建筑为华润置地盐城橡树湾项目25#,建筑地下3层,地上20层,高度58.3m,建筑面积约9389.08m2,耐火等级为二级。
二.设计范围
1.该资料为单体设计,底层平面图中的管线设计至室外1.5米;室外给排水构筑物等在总图上确定。
2.设计范围:本建筑内的给水、排水和消防设计...
图片展示：

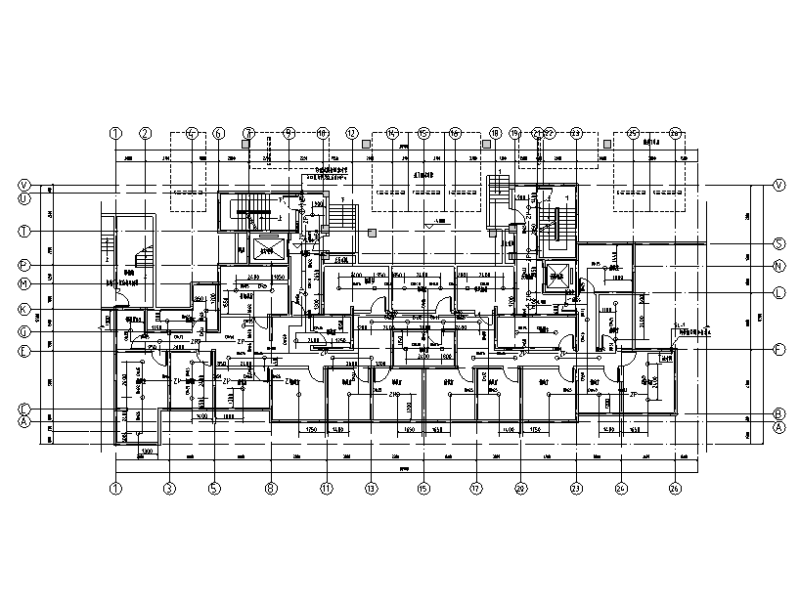

地下二层给排水平面图

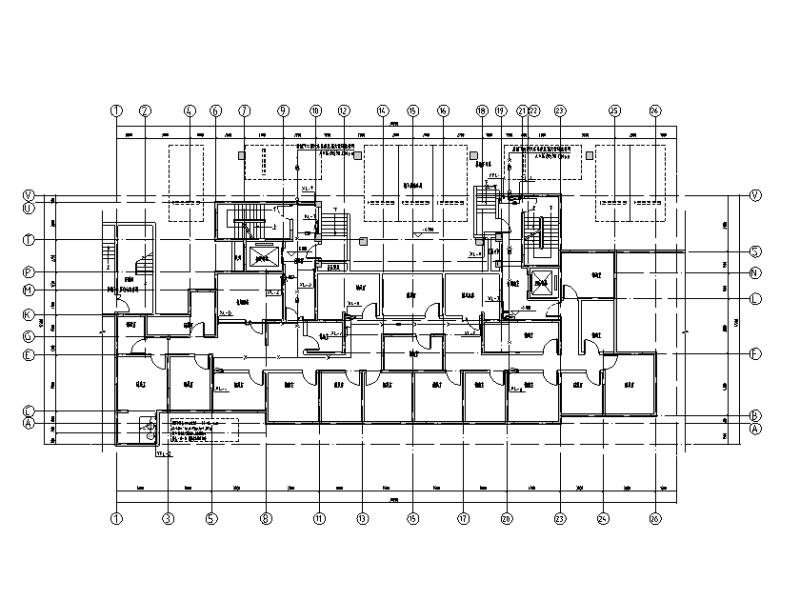

地下二层喷淋平面图

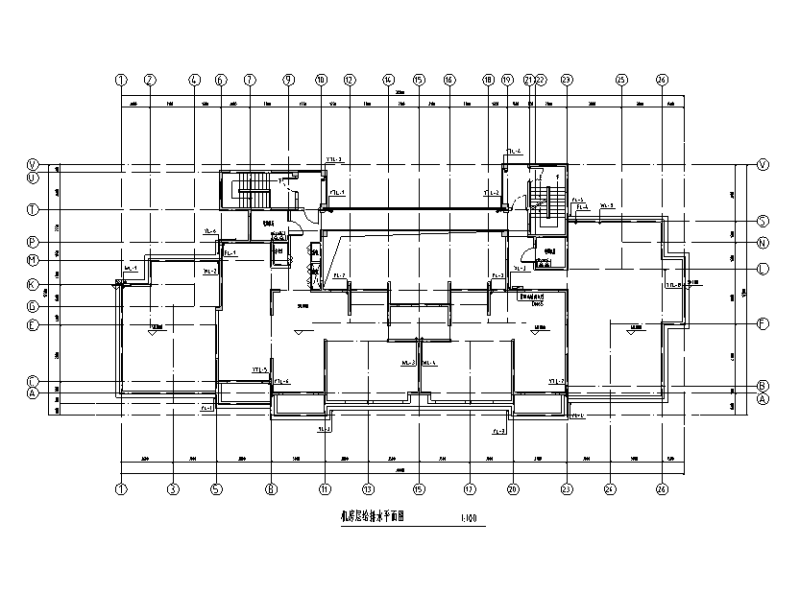

机房层给排水平面图

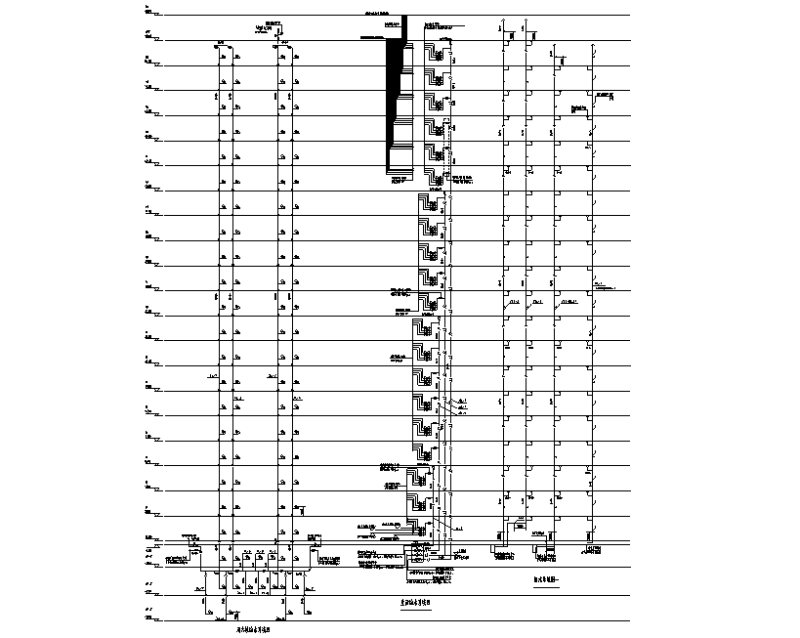

排水系统图
屋顶层给排水平面图

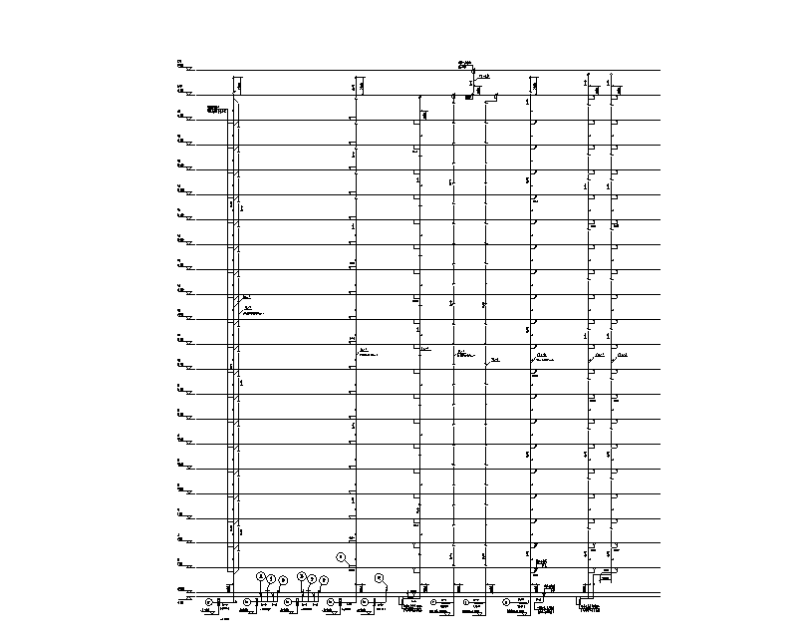

消火栓给水系统图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
