高中宿舍太阳能热水系统CAD图纸

附件详情

唐山某高中宿舍太阳能热水系统一、用水量的确定: 设计总计用水量为:12 吨/天,其中A段6吨,C段6吨。二、集热面积的确定: 需集热面积共计 225 平米,A段为112.5 平米,C段为112.5平米。三、集热器规格的确定: 1.采用47mm长度1500mm真空管。 2.每个集成模块50支真空管,集热面积6.25平米。 3.如图所示,共布置模块36块×50支=1800支。四、系统简要说明: 1、水箱为直径2100mm、高2350mm圆形水箱; 2、水箱摆放在屋顶基础梁钢结构支架上; 3、现有供水采用的是循环供水;五、辅助加热的确定: 采用常规加热器布置于水箱中、电负荷:90kw。六、水箱的确定: 选用圆形储热水箱2个,每个水箱容积为6吨,水箱内胆为1.5厚不锈钢,外皮为1.0厚镀铝锌板,聚氨酯发泡厚度80。七、智能控制器: 选用一体式太阳能专用智能控制器。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

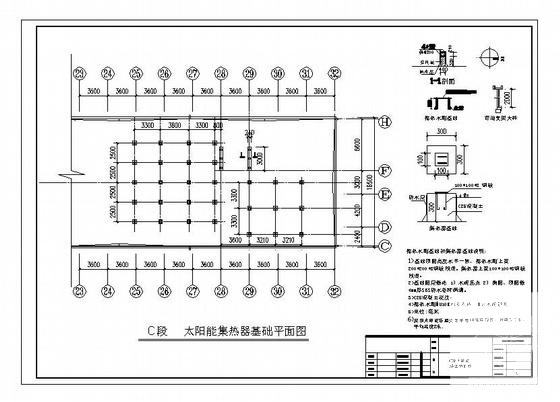

  • 高中宿舍太阳能热水系统CAD图纸 - 1
    第 1 张图
  • 高中宿舍太阳能热水系统CAD图纸 - 2
    第 2 张图
  • 高中宿舍太阳能热水系统CAD图纸 - 3
    第 3 张图
  • 高中宿舍太阳能热水系统CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
