8层后勤服务中心楼给排水图纸(太阳能热水系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,水泵,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:江苏

附件详情

  • 目录及材料表
  • 给排水总平面图
  • 给排水设计施工说明
  • 地下一层平时平面图
  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 四层平面图
  • 五层平面图
  • 六-七层平面图
  • 八层平面图
  • 机房层平面图
  • 喷淋系统展开图
  • 消火栓给水系统展开图
  • 生活给排水.雨水系统展开图
  • 太阳能集中生活热水系统及供回水系统展开图
  • 水箱间平面.系统图

附件详情

该项目位于江苏,该项目为后勤服务中心,地上8层,地下1层,建筑类别为一类高层民用建筑,建筑高度:36.9米。该项目给排水设计标高与建筑图一致,±0.00相当于绝对标高3.90,标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。本单体设置集中热水供应系统,采用太阳能水加热系统,由空气源热泵系统后继加热。冷水计算温度5℃,热水供水温度为45℃。
,共39张图。

三层平面图

八层平面图

太阳能集中生活热水系统及供回水系统展开图

雨.污水展开图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

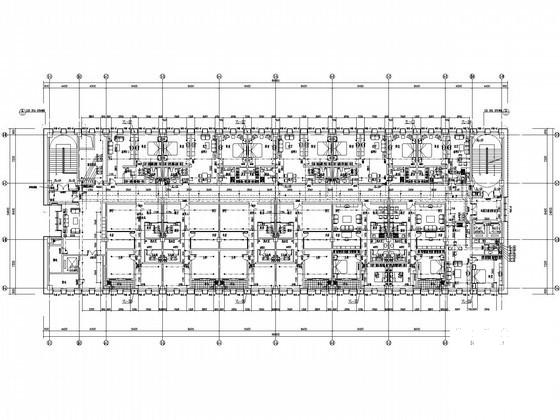

  • 8层后勤服务中心楼给排水图纸(太阳能热水系统) - 1
    第 1 张图

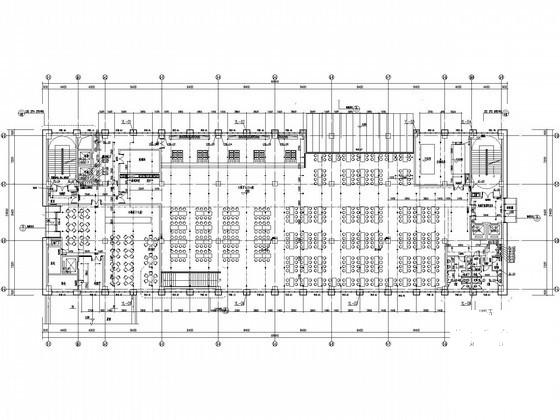

  • 8层后勤服务中心楼给排水图纸(太阳能热水系统) - 2
    第 2 张图

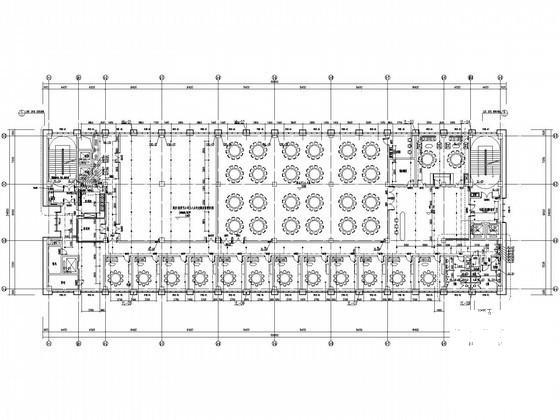

  • 8层后勤服务中心楼给排水图纸(太阳能热水系统) - 3
    第 3 张图

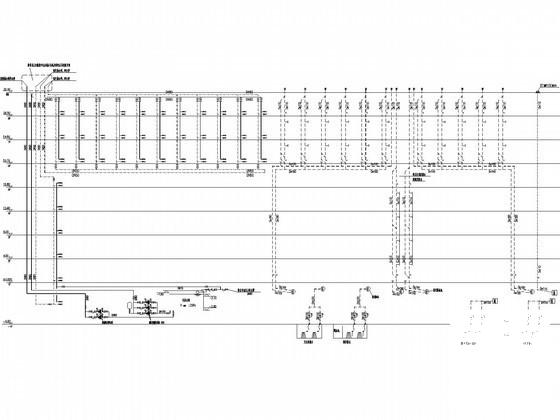

  • 8层后勤服务中心楼给排水图纸(太阳能热水系统) - 4
    第 4 张图
  • 8层后勤服务中心楼给排水图纸(太阳能热水系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
