4栋高档住宅小区太阳能热水系统工程设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱
  • 热水供应方式:集中热水供应
  • 项目所在地:海南

附件详情

  • 施工图目录
  • 太阳能热水系统工程设计、施工说明

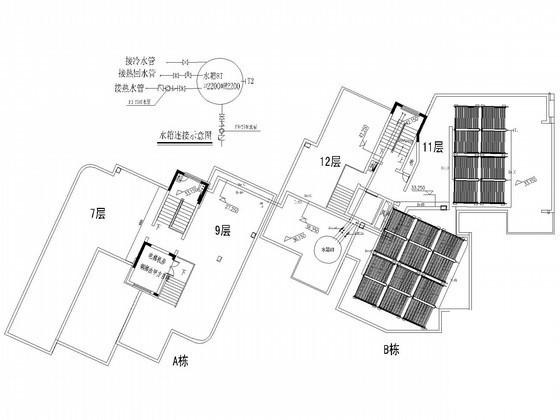

  • A.B栋太阳能布置图
  • A.B太阳能系统原理图
  • B栋水箱基础图
  • D.E栋太阳能布置图
  • D.E太阳能系统原理图
  • D栋水箱基础图
  • 太阳能产品图

附件详情

该项目位于海口市区,高档住宅小区。A栋和B栋设计共用一套8T太阳能热水设备,水箱(规格:2200*2200容积:8m3),D栋和E栋设计共用一套7.5T太阳能热水设备,水箱(规格:2200*2000容积:7.5m3)及太阳能循环设备、控制系统设计安装在甲方指定位置,以水箱为供货界线,室内供水设备及管道由设计院设计,总包施工。
设计范围:该资料范围为太阳能热水系统循环集热供热系统,即屋面集热器的摆放,管路的布置,水箱的位置。
,共10张图。

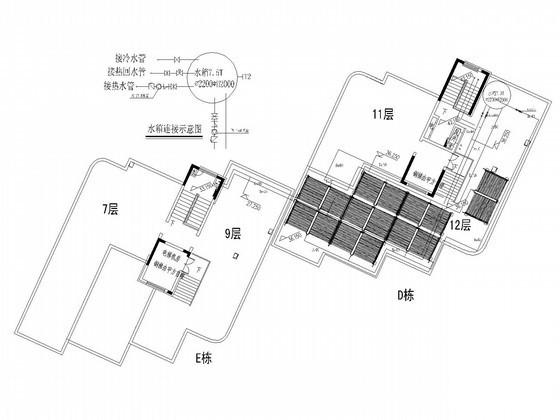

D.E栋太阳能布置图

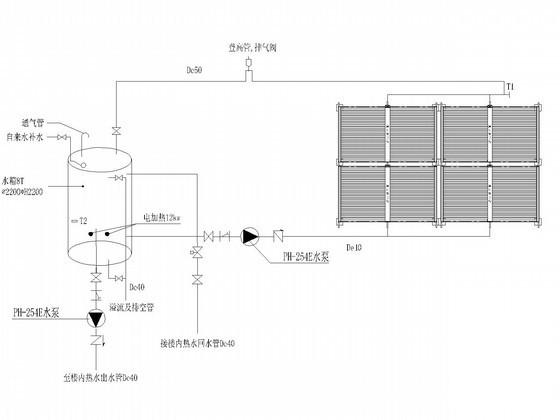

A.B太阳能系统原理图1

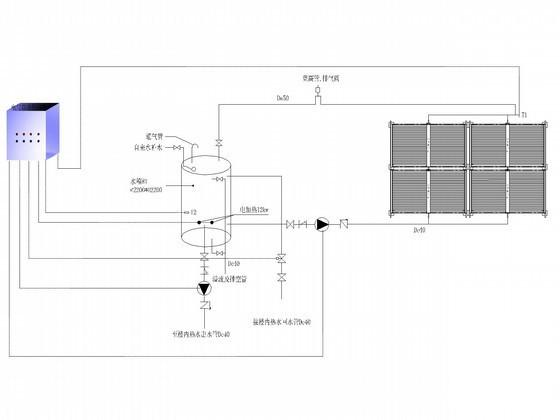

A.B太阳能系统原理图2
