6层普通住宅楼给排水CAD图纸（太阳能热水系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：5738.18平方米
建筑地上层数：6层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：5年
特殊系统：太阳能热水系统
大样节点：卫生间
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

资料目录
设计施工说明
建筑太阳能热水系统专篇

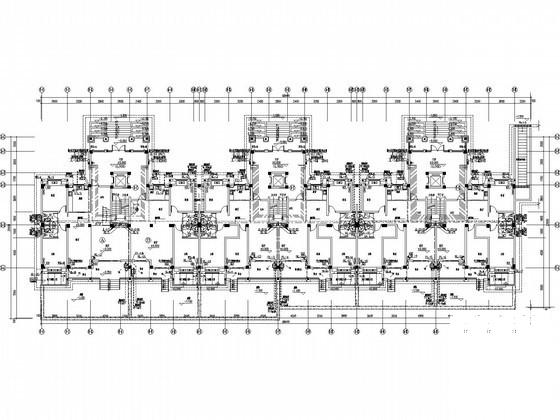

地下一层给排水平面图
给排水平面图
闷顶层给排水平面图
屋顶层给排水平面图
排水系统原理图
雨水系统原理图
消火栓系统原理图
生活给水系统原理图
冷凝排水系统原理图
户内冷热水原理图
卫生间给水大样图

附件详情

该项目位于江苏，为普通住宅楼太阳能热水工程，该项目为高档小区6#楼。该工程地下一层为储藏室，地上1~6层为普通住宅。建筑高度为19.70m。总建筑面积为5738.18平米。市政供水水压不低于0.25MPa。本小区在其东侧三水大道市政自来水管上引入一路DN200给水管，供小区生活及消防用水。本小区东侧及西北角分别建有市政雨、污水管，可接纳小区排出的雨、污水。
，共17张图。

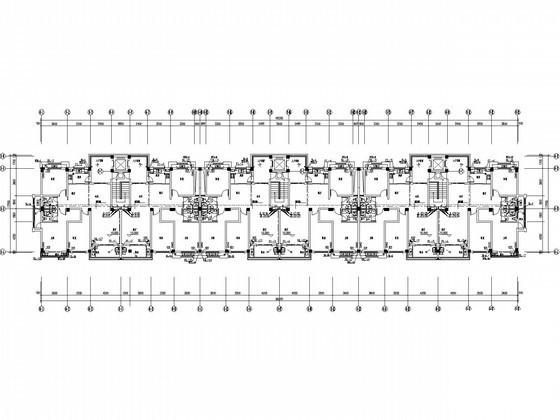

六层给排水平面图

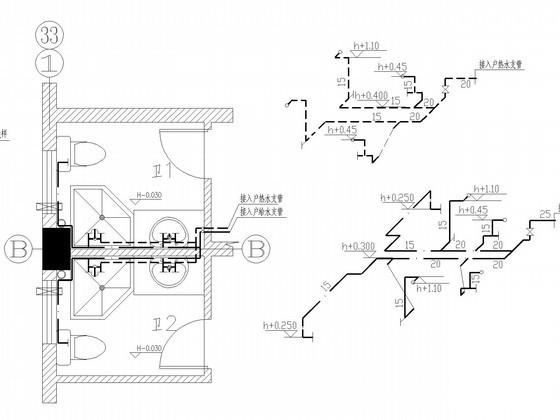

W1卫生间冷热水大样

生活给水系统原理图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
