24层商务办公大楼空调通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业,其他
  • 建筑高度类型:高层建筑
  • 建筑设计面积:41000平方米
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 水系统:双管制,同程式
  • 节点大样:风机盘管
  • 项目所在地:上海

附件详情

  • 空气调节设计及施工说明
  • 设备材料表
  • 底层空调风管平面图
  • 空调风管平面图
  • 底层水管平面图
  • 水管平面图
  • 排风排烟平面图
  • 裙房屋顶空调设备平面图
  • 送排风系统图
  • 空调水系统图
  • 通风机房剖面图
  • 风机盘安装图

附件详情

稿件为上海某商务大厦空调通风设计施工图纸,由国内某知名设计院设计,分为地下二层,地上共二十四层。总建筑面积为41000m2,总建筑高度为84.48m.裙房空调采用风机盘管加新风系统。主楼为公寓式办公不做中央空调,由业主按需要自行安装分体空调。
设计内容:
1. 地下车库和设备用房的通风排烟
2. 地下一层~四层的集中式空调系统
3.地下一层~四层的通风排烟系统
4.大楼的正压送风系统

,图纸共23张。

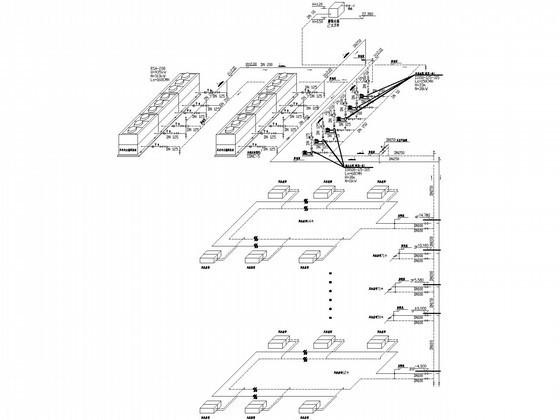

空调水系统图

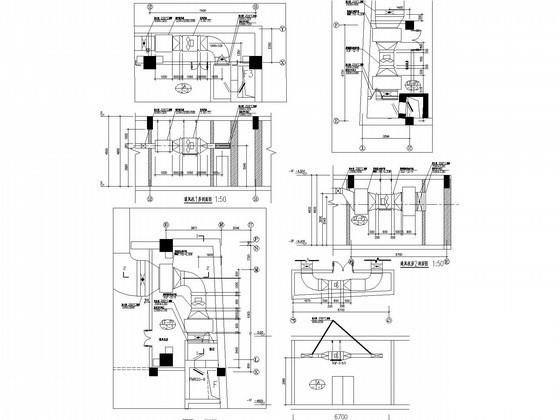

通风机房剖面图

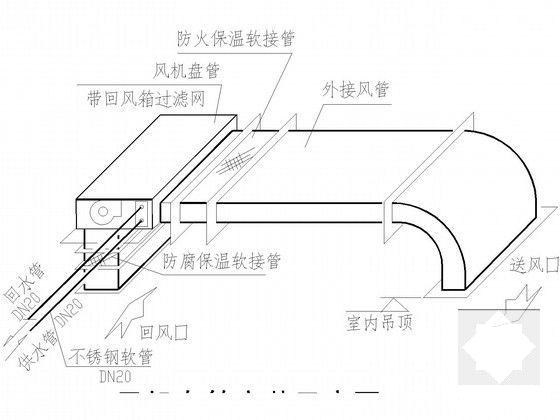

风机盘管安装示意图

送排风系统图

裙房屋顶空调设备平面图

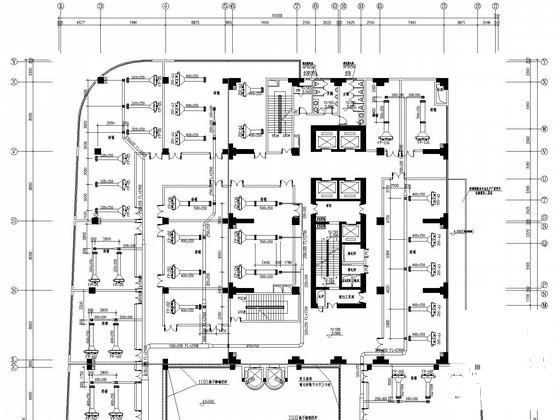

空调水管平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 1
    第 1 张图
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 2
    第 2 张图
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 3
    第 3 张图
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 4
    第 4 张图
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 5
    第 5 张图
  • 24层商务办公大楼空调通风设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
