高层商务酒店通风空调系统设计CAD施工图纸(吊挂式空调机组)

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 建筑面积:32240平方米
  • 地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:空气调节器
  • 空调系统:全空气系统
  • 送风方式:散流器送风
  • 项目地址:广东

附件详情

一、项目概要:
本建筑位于广州市,地上十八层,并有地下室,总建筑面积为32240m2,地上十八层....
二、冷热源:
来自地下室内集中制冷机房,夏季直接供应冷冻水温度为7/12°C,冬季通过换热器将集中锅炉房送来的95/70°C热水转换为50/60°C热水...
三、空调系统:
1.一层的大堂、商场、大堂吧、采用全空气一次回风系统。
2.二层的中、西餐厅中餐操作间、部分包间采用全空气一次回风系统,三层为会议室与娱乐间,也用一次回风系统。
3.其它房间均采用风机盘管加新风系统...

编制于2007年 图纸共19张。

机房平面图

空调水系统图

水管平面图

热水供水系统图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

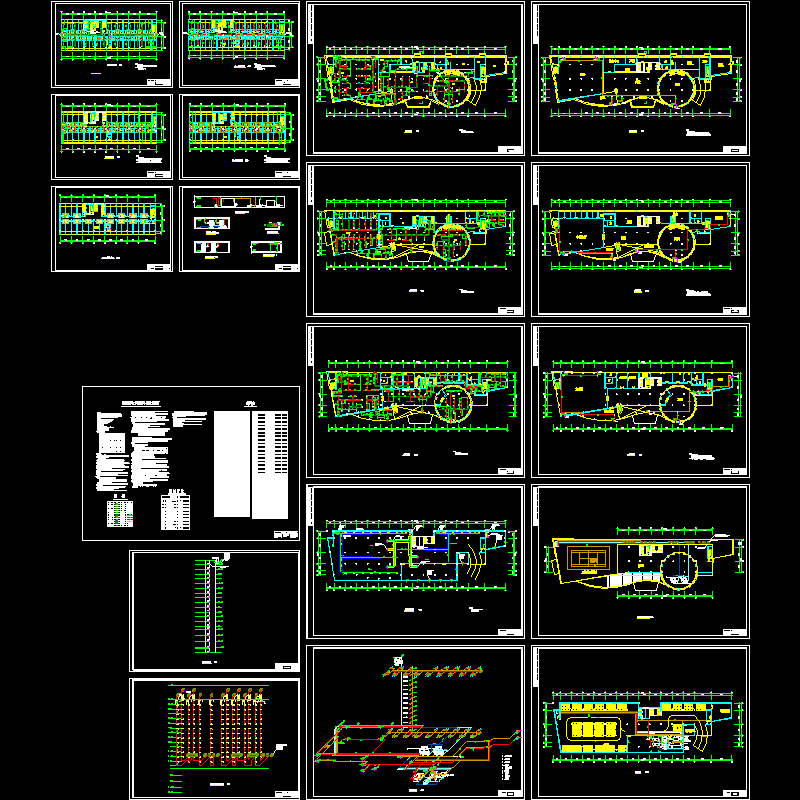

  • 高层商务酒店通风空调系统设计CAD施工图纸(吊挂式空调机组) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
