218米商务中心空调通风设计施工CAD图纸100张

附件详情

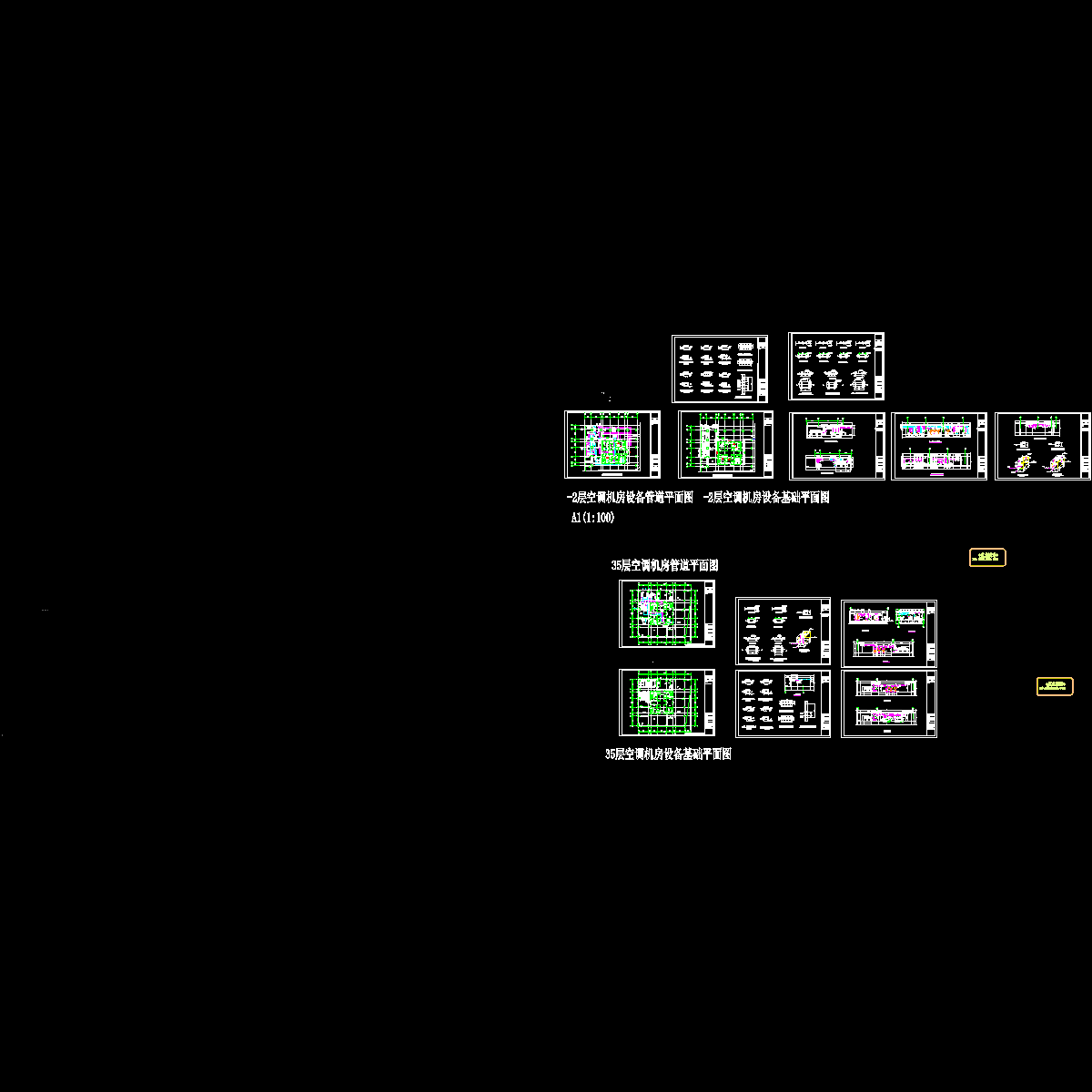

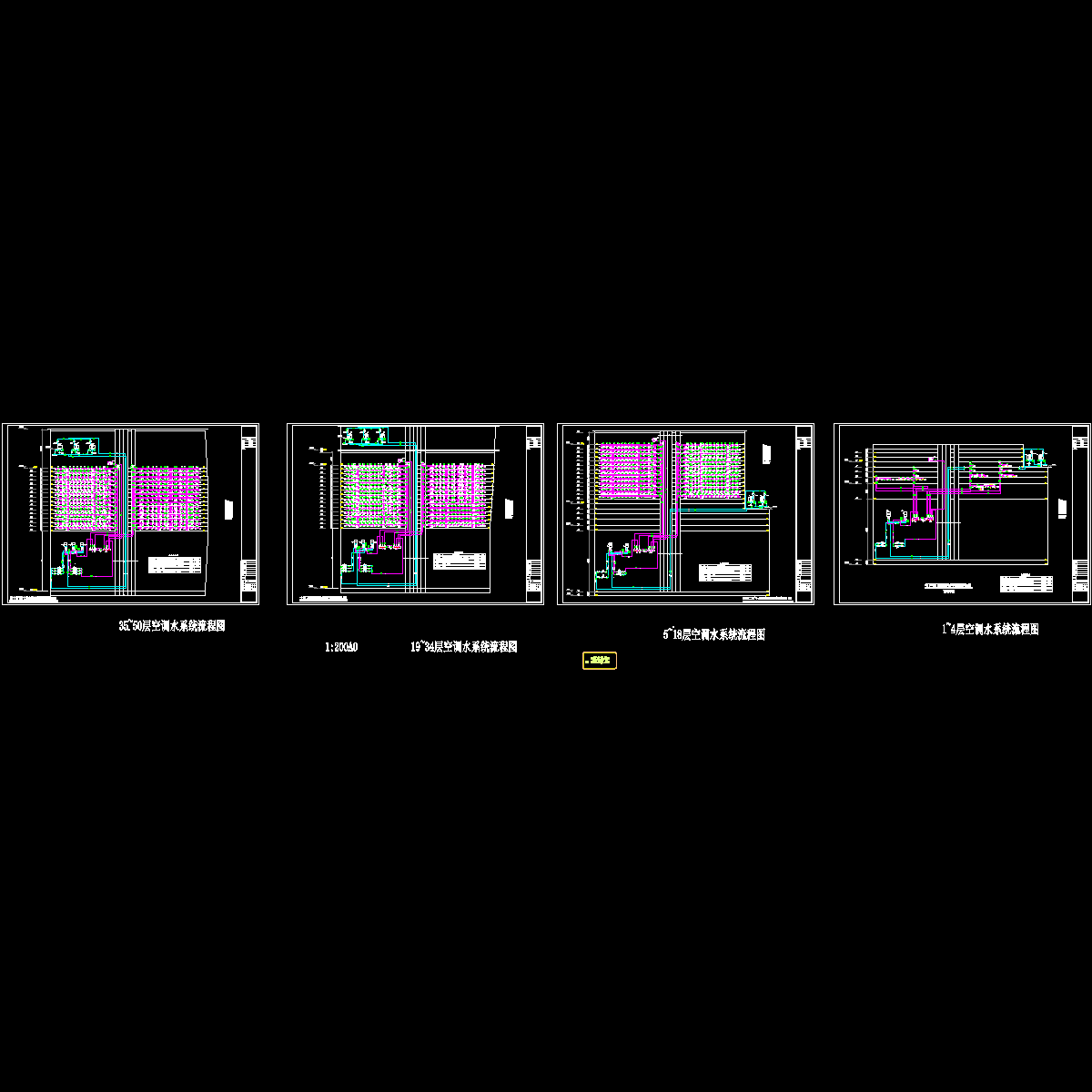

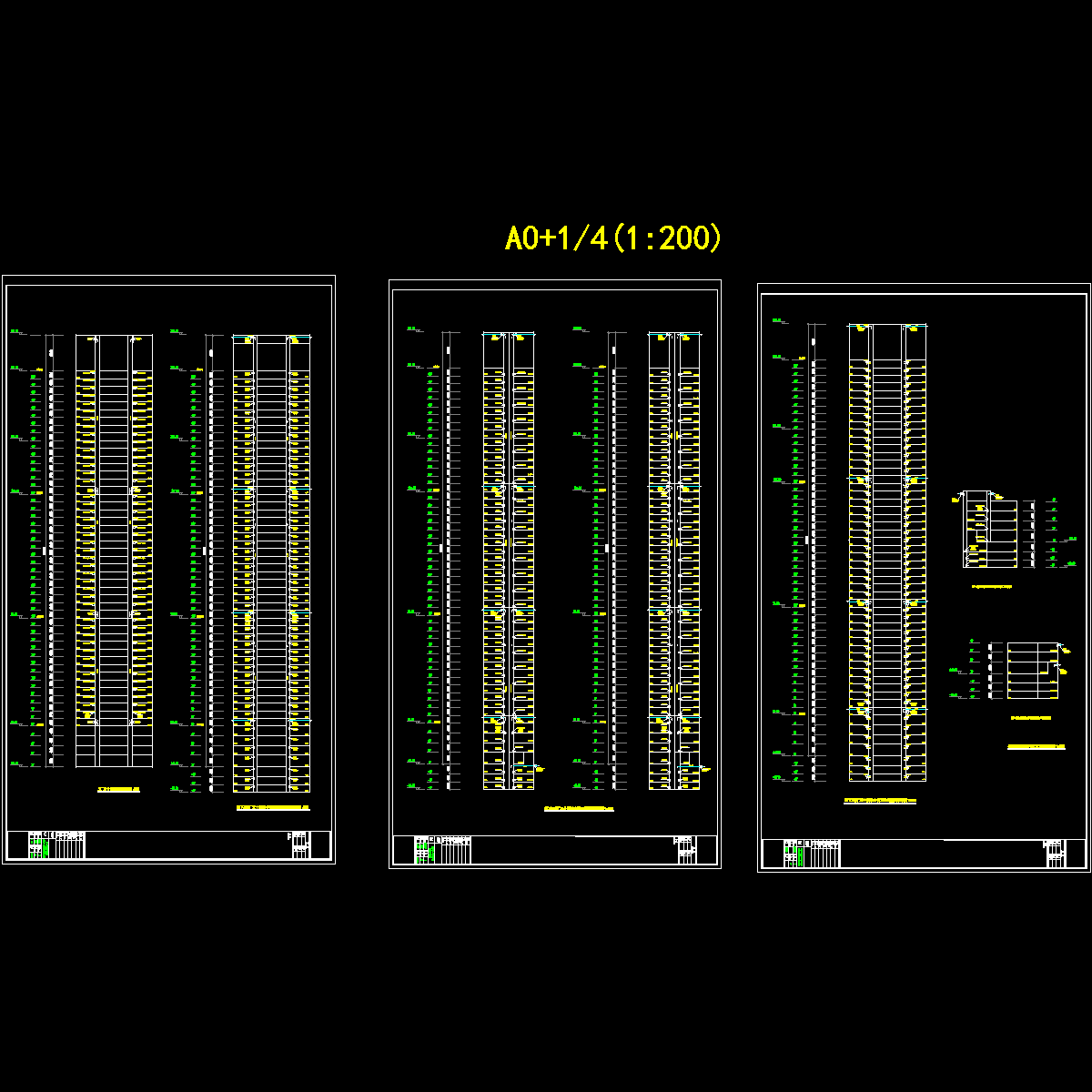

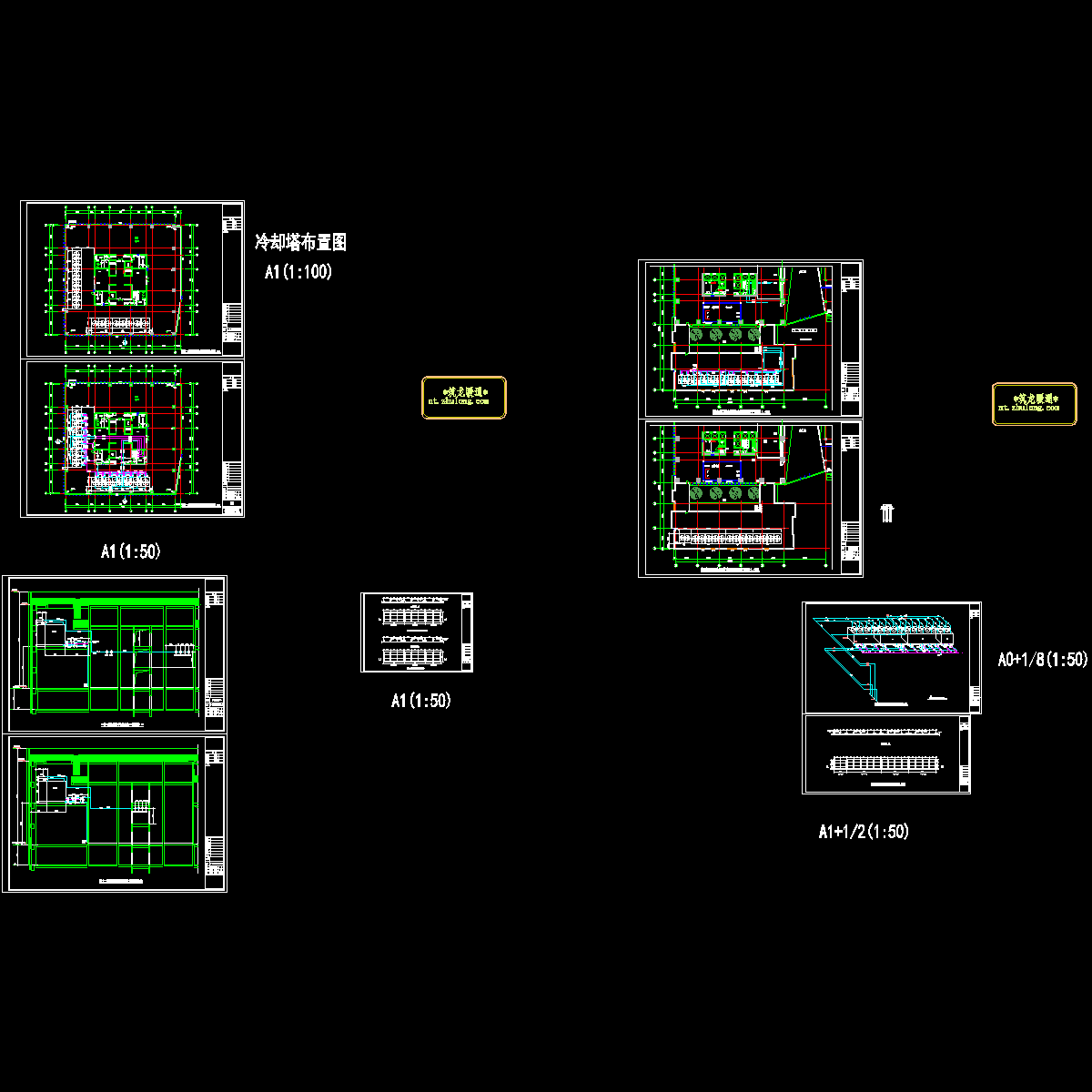

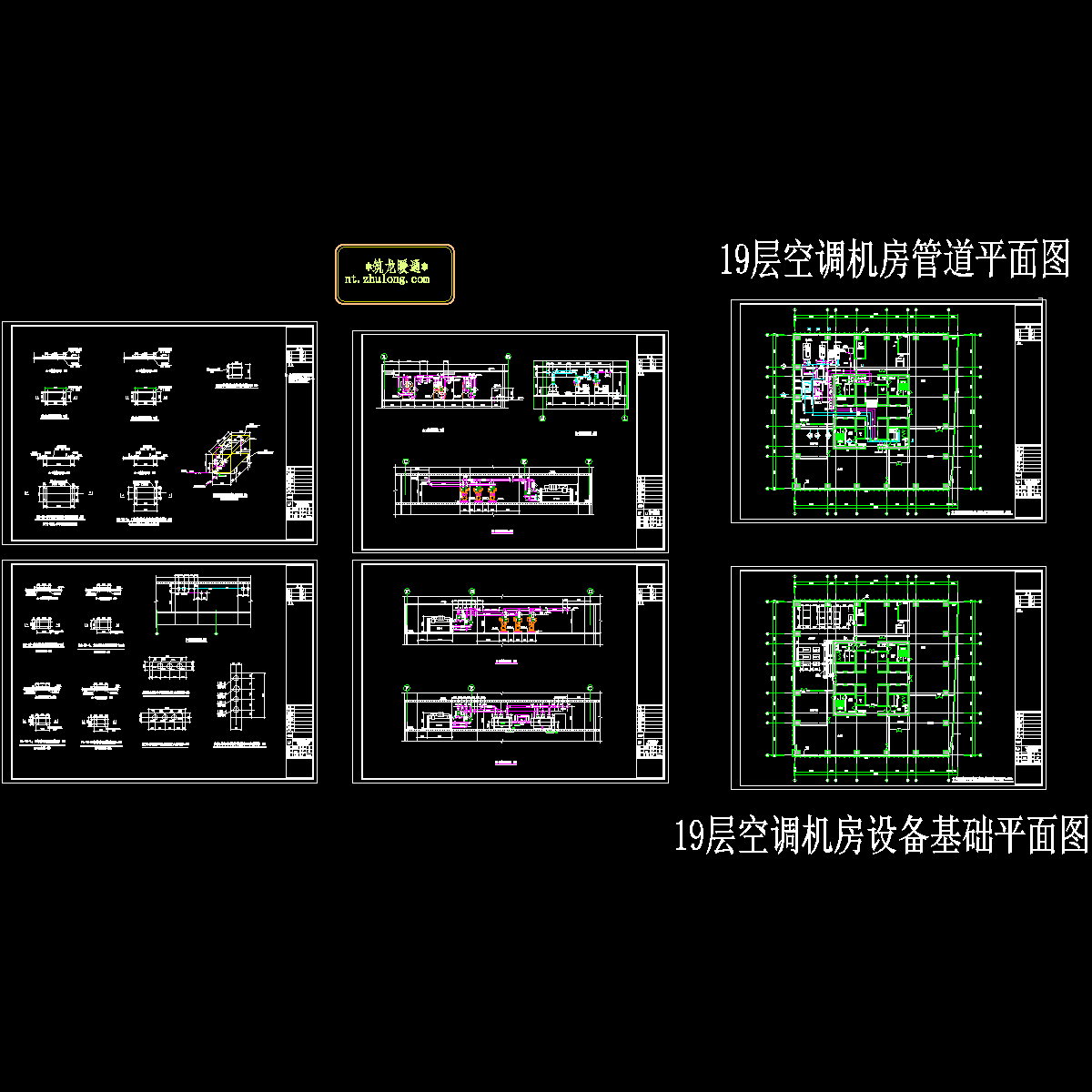

稿件为深圳某超高层商务中心空调通风设计全套图纸，该项目总建筑面积119398m2，总建筑高度218m，地上50层，地下2层。其中空调面积约95000m2，空调面积冷指标为170W/m2.该项目分三段设空调水系统：其中低区为地下一层~十八层，制冷机房设在地下二层，垂直总高度为84.65m；中区为十九~三十四层，制冷机房设在十九层避难层，垂直总高度为62.10m；高区为三十五层~五十层，制冷机房设在三十五层避难层，垂直总高度为62.7m。

设计内容：该大厦的的集中空调、通风及防排烟系统设计，以及地下室人防设计。夏季设置舒适性空调，冬季不采暖。

空调风系统：
1.商场采用低风速全空气柜式空调机，送风管上均设消声静压箱。办公门厅及小商场采用风机盘管加新风的方式……
2.中庭采用分层空调方式，用低风速全空气组合式空调机.气流组织为喷口侧送风下侧回风方式……
3.5~50层办公室均采用风机盘管 新风的方式，气流组织为上送上回方式……

编制于近代年，图纸共100张。
