15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:22752.18平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

  • 设计施工说明
  • 地下通风平面图

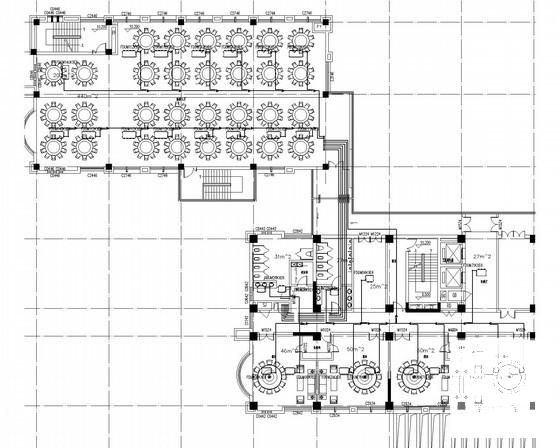

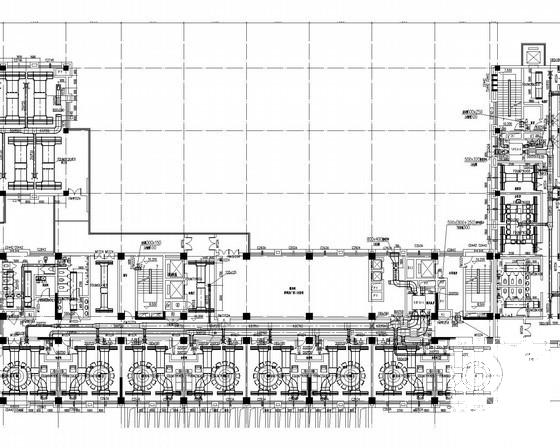

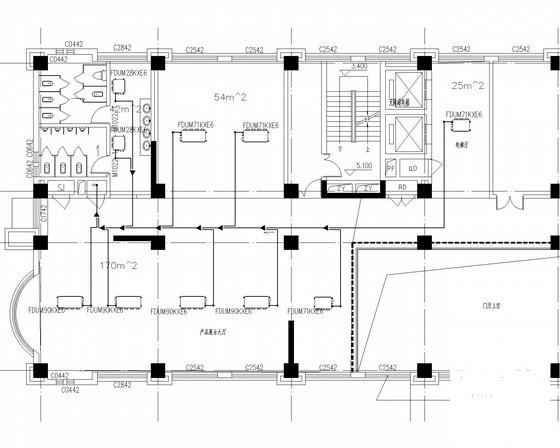

  • 空调通风平面图
  • 空调水管平面图
  • 主要设备表
  • 加压送风竖向图
  • ...

附件详情

一、项目概要:
地下一层、地上十五层,总建筑面积22752.18m...
二、空调系统:
1.空调系统均采用变制冷剂流量空调系统。按区域设置冷凝排风热回收全新风空调机。
2.空调室内机采用低静音风管式、四向嵌顶式或紧凑型单向嵌顶式三种形式...
三、净化系统:
1.低静音风管式室内机配置复合式空气净化器(包括静电除尘段、光触媒净化段、UV净化段、负离子发生段)。
2.冷凝排风热回收全新风空调机新风入口处安装电子除尘净化器...
四、通风系统:
1.地下水泵房设置机械排风系统,与地下走道排烟共用一套系统。
2.柴油发电机房及储油间设置机械通风系统,平时排风换气次数按6次/小时计采用壁式换气扇排至竖井。
3.公共卫生间、餐具洗消间、电梯机房等房间设置机械排风系统,公共卫生间按换气次数10次/小时计...

图纸共23张。


三层空调水管平面图

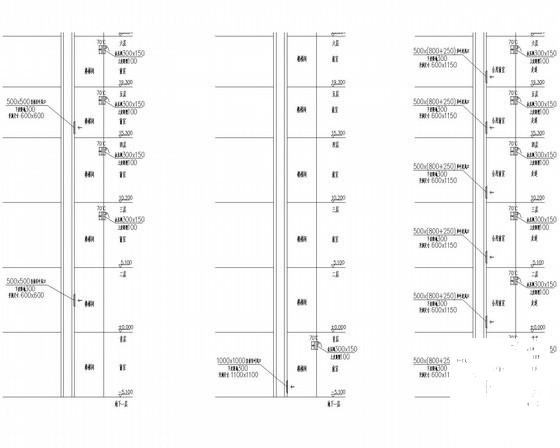

加压送风竖向图

空调水管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸 - 1
    第 1 张图
  • 15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸 - 2
    第 2 张图
  • 15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸 - 3
    第 3 张图
  • 15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
