小高层商务大厦空调及通风系统设计施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:20张

附件详情

一、项目概要:
大厦由商务办公、会议、餐厅等功能组成的综合楼,地上九层,地下一层...
二、冷热源:
屋面设两台185.2KW的风冷热泵机组...
三、空调系统:
1.水系统为垂直异程、水平同程式。
2.大厦主要采用空气-水系统,风机盘管为普通型,装设在二次吊顶内,气流组织为侧送下回。
3.男、女卫生间共用一风机盘管,风机盘管采用余压型。
4.厨房只送新风,不设风机盘管...
四、通风系统:
1.地下汽车库采用机械送排风加诱导式通风系统,换气次数为6次/时,送风量为排风量的80%。
2.厨房采用机械送排风,为保持室内负压,送风量为排风量的80%...

图纸共20张。

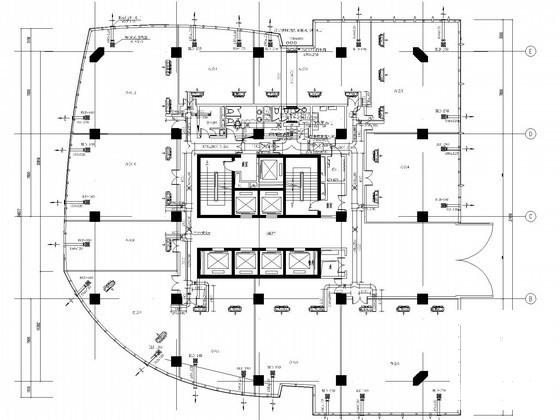

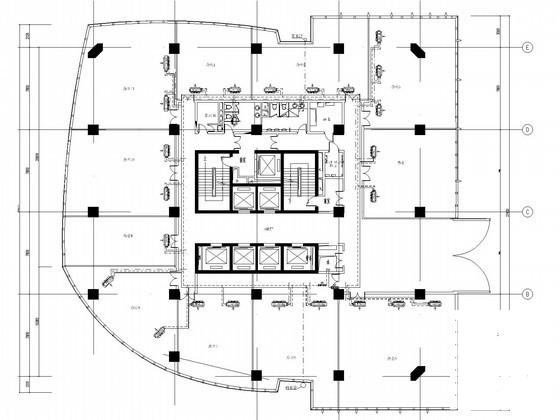

空调水平面图

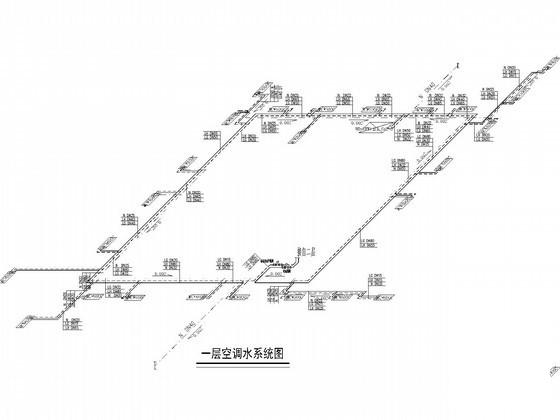

空调水系统图

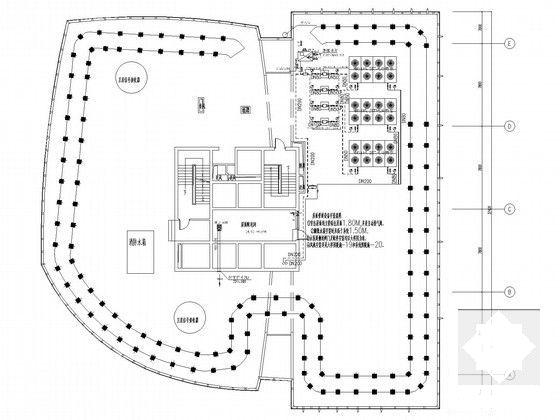

冷热源布置平面图

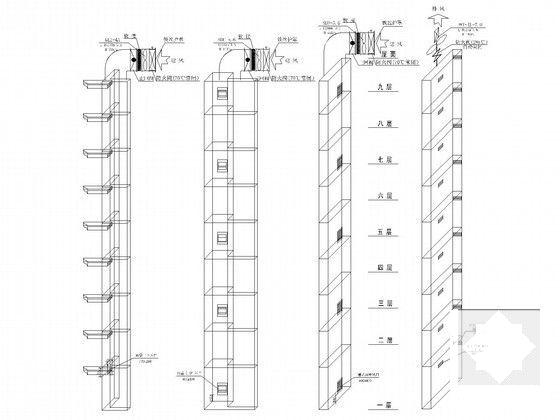

排风系统

卫生间通风平面图

冷冻站水系统原理图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 大厦通风系统 - 1
    大厦通风系统 - 1
  • 大厦通风系统 - 2
    大厦通风系统 - 2
  • 大厦通风系统 - 3
    大厦通风系统 - 3
  • 大厦通风系统 - 4
    大厦通风系统 - 4
  • 大厦通风系统 - 5
    大厦通风系统 - 5
  • 大厦通风系统 - 6
    大厦通风系统 - 6
  • 大厦通风系统 - 7
    大厦通风系统 - 7
以上是部分截图,请下载附件后查看完整高清内容
