工业园区污水处理厂给排水CAD施工图纸(工艺图、详图、安装图)

  • 设计说明:有
  • 类型:污水处理厂
  • 处理技术:沉淀,过滤,吸附
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上

附件详情

  • 工艺管道及仪表流程图(PID)首页图
  • 污水处理场调节及除油部分流程图
  • 除油及过滤部分
  • 污水处理场生化池部分流程图
  • 污水处理场污泥处理部分流程图
  • 污水处理场加药部分
  • 污油处理部分
  • ±0.00平面建构筑物及设备
  • 5.800平面建构筑物及设备平面布置图
  • ±0.000平面消防设施布置图
  • 5.800平面消防设施布置图
  • 高程图
  • A/O/S-SBAF池管道布置详图
  • 污泥池及油泥池给排水管道布置图
  • 污泥浓缩池给排水管道布置图
  • 污油池给排水管道布置图
  • 污水收集池给排水管道布置图
  • 街区给排水管道布置图
  • 预处理厂房给排水管道布置图
  • 脱水机房及污油泵房给排水管道布置图

附件详情

附件详情:该项目是以地方污水综合排放标准DB21/1627-2008为设计依据设计的。工程为污水处理厂,设计规模近期为150m3/h,远期300 m3/h。整套施工图包括污水处理工艺、管道安装图、给排水图纸、消防图纸等。
编制于2011年,共29张图。

±0.000m平面建构筑物及设备布置图

预处理厂房平面图

污水处理场调节及除油部分流程图

污水处理场污泥处理部分流程图

污泥浓缩池平面图

污水处理场生化池部分流程图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

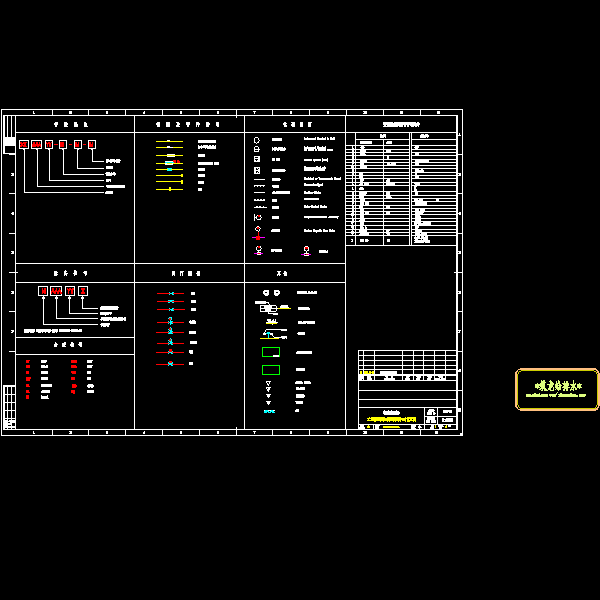

  • 05010ws-dw02-0001 污水处理场工艺管道及仪表流程图(pid)首页图.dwg

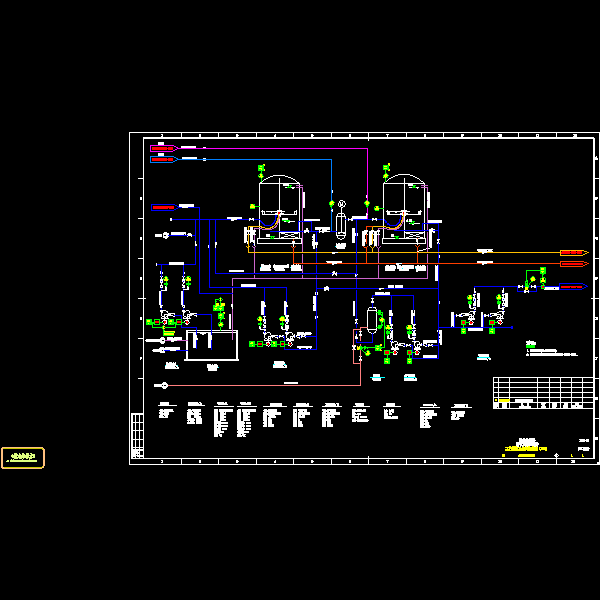

    05010ws-dw02-0001 污水处理场工艺管道及仪表流程图(pid)首页图.dwg
  • 05010ws-dw02-0002 污水处理场调节及除油部分工艺管道及仪表流程图(pid).dwg

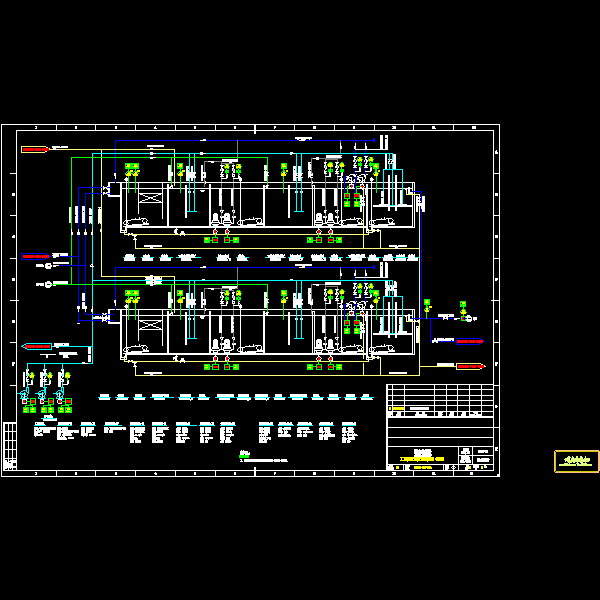

    05010ws-dw02-0002 污水处理场调节及除油部分工艺管道及仪表流程图(pid).dwg
  • 05010ws-dw02-0003 污水处理场除油过滤部分工艺管道及仪表流程图(pid).dwg
    05010ws-dw02-0003 污水处理场除油过滤部分工艺管道及仪表流程图(pid).dwg
  • 05010ws-dw02-0004 污水处理场生化池部分工艺管道及仪表流程图(pid).dwg
    05010ws-dw02-0004 污水处理场生化池部分工艺管道及仪表流程图(pid).dwg
  • 05010ws-dw02-0005 污水处理场污泥处理部分工艺管道及仪表流程图(pid).dwg

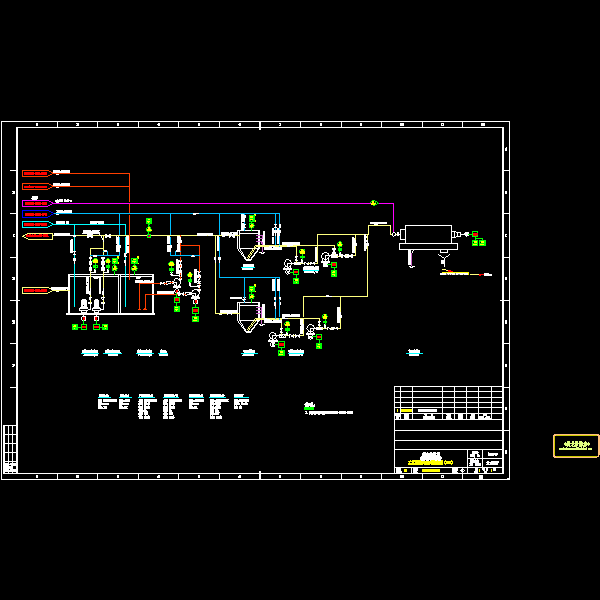

    05010ws-dw02-0005 污水处理场污泥处理部分工艺管道及仪表流程图(pid).dwg
  • 05010ws-dw02-0006 污水处理场加药部分工艺管道及仪表流程图(pid).dwg
    05010ws-dw02-0006 污水处理场加药部分工艺管道及仪表流程图(pid).dwg
以上是部分截图,请下载附件后查看完整高清内容
