市污水处理厂工艺CAD施工方案图纸

  • 设计说明:有
  • 类型:污水处理厂
  • 处理技术:格栅筛网,沉淀,过滤,消毒,其他
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 规模:5-10万吨/天

附件详情

天津某污水处理厂处理规模为6万吨/日,采用奥贝尔氧化沟工艺,设计单位为天津市政设计研究院。本图为工艺图纸。
该项目修筑粗格栅及进水泵房、细格栅及旋流沉砂池共1座,位于污水处理厂的东北角。近期设计规模为30000m3/d,远期设计总规模达到60000m3/d,该资料土建按远期规模设计,设备按近期规模安装。
主要设备:
粗格栅:旋转式固液分离机:栅宽B=1200mm,栅隙b=20mm,渠深H=4.8m;2套。螺旋输送机:L=5500mm,输送能力Q=3.0m/h,1套。
进水泵房:潜水泵:Q=907m3/h,H=10.0m,N=45kW,近期安装3台;远期增设3台,4用2备,其中1台为冷备用。
细格栅:沉砂池搅拌机:最大处理水量530L/s,旋流沉砂池直径3650mm;2套。
103厌氧池,设计规模为:30000 m /d,为两座合建,每池设计规模为:15000 m /d,日变化系数Kz=1.20。两池合建共用进水分配井及回流污泥分配井。水力停留时间:1.5h;单池池容:1250m;有效水深:5.0m;潜水搅拌器: WJ3.0-8-368 N=2.5kW 6套
氧化沟共2座,单池设计规模为15000m /d,日变化系数Kz=1.20。有效容积:13080立方米;泥龄:16天。水力停留时间:18小时。污泥负荷:0.072kg BOD5/kg MLSS.d。
本构筑物将二沉池配水井和污泥泵房进行合建,既起到了为两座二沉池进行配水,同时将二沉池排出的污泥进入污泥泵房,一部分污泥回流至厌氧池,另一部分污泥作为剩余污泥排至贮泥池。二沉池两组共2座,单池设计规模为15000m /d,总变化系数Kz=1.45。
107为接触池,设计规模为:60000 m /d,为两座合建,每池设计规模为:30000 m /d,共用进水分配井及出水堰汇合井。水力停留时间:≥0.5h;单池池容:745.5m3;有效水深:3.5m。
该项目修筑合建式加氯间及加药间共1座,位于污水处理厂的东南角。近期设计规模为30000m3/d,远期设计总规模达到60000m /d,该资料土建按远期规模设计,设备按近期规模安装。加氯量为6~15mg/L。药剂制备投加装置:制备能力60kg/h,P=5.0kW;1套,远期增加1套。加药泵:Q=100~1200L/h,H=35m,P=0.75kW;1用1备,远期增加2台。二氧化氯发生器:有效氯≥10kg/h,P=5.0kW;1用1备,远期增加1台。氯酸钠化料器:化料量:100Kg固体氯酸钠/次,P=1.5kW;1套。动力水泵:Q=48m3/h,H=35m,P=7.5kW,1台。卸酸泵:Q=12.5m3/h,H=15m,P=1.5kW。
该项目修筑浓缩脱水机房及贮泥池共1座,单体设计规模:结构按60000m /d远期设计,设备按近期30000m /d设计。浓缩脱水机房:污水处理厂近期规模3.0万吨/d;总进泥量:6160kgDS/d, 含水率:99.2~99.4%;单台带式浓缩脱水一体机流量:60m3/h,出口干化率:20~25%;高分子絮凝剂投加量:3-5kg/tds;污泥浓缩脱水投药量:1.54 kgPAM/h。剩余污泥在贮泥池内的停留时间: 4h 。
该项目修筑雨水泵池1座,位于污水处理厂的西南角,用于提升排放整个厂区的雨水,设计规模为920m3/d。潜水泵:Q=460m3/h;H=6.0m;N=15.0kW

天津市某污水处理厂工艺施工图

天津市某污水处理厂工艺施工图

天津市某污水处理厂工艺施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

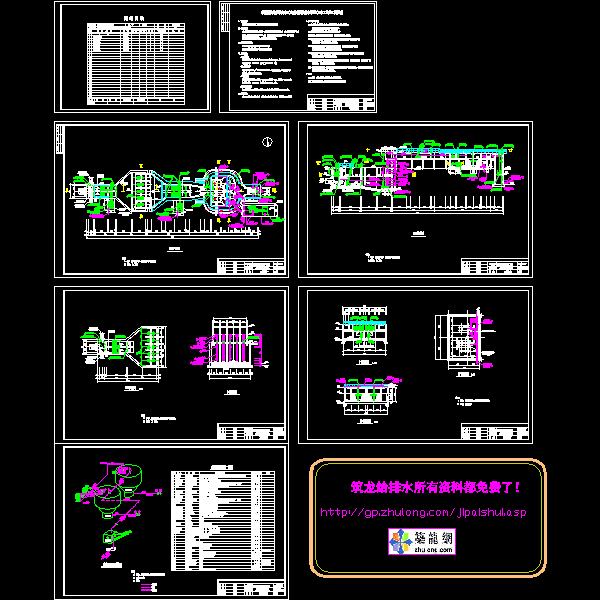

  • 101-102t-进水泵房沉砂池-施工图.dwg
    101-102t-进水泵房沉砂池-施工图.dwg
  • 103t-厌氧池-施工图.dwg
    103t-厌氧池-施工图.dwg

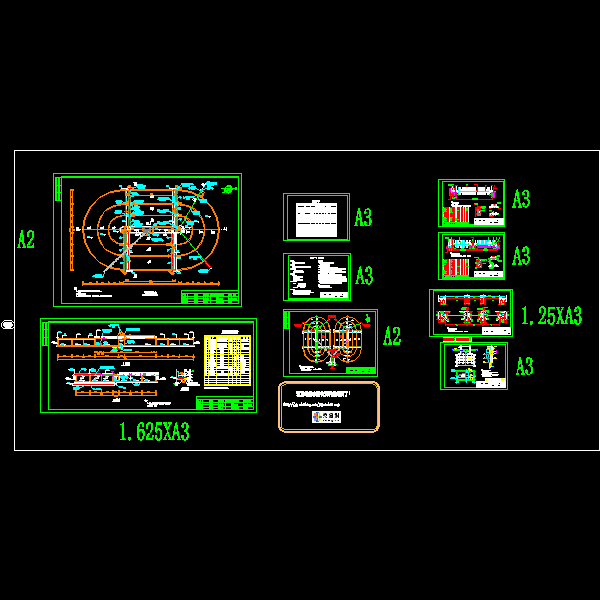

  • 104-t氧化沟-施工图.dwg
    104-t氧化沟-施工图.dwg

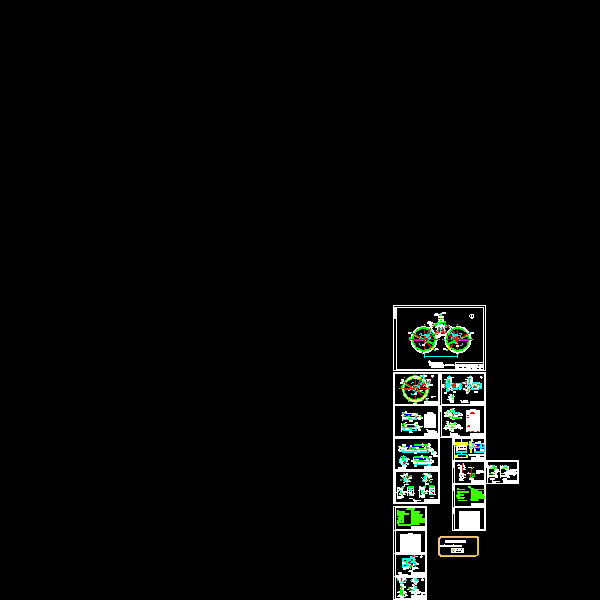

  • 105-106t-二沉池污泥泵房及配水井-施工图.dwg
    105-106t-二沉池污泥泵房及配水井-施工图.dwg

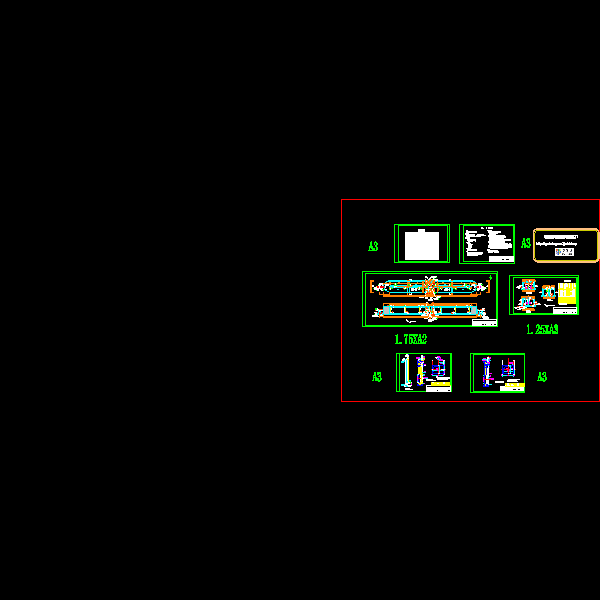

  • 107-接触池-施工图.dwg
    107-接触池-施工图.dwg

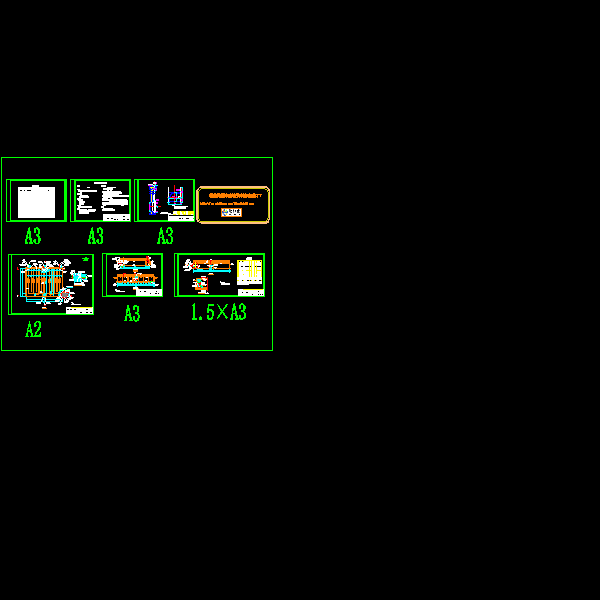

  • 108-109t-加氯加药-施工图.dwg
    108-109t-加氯加药-施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
