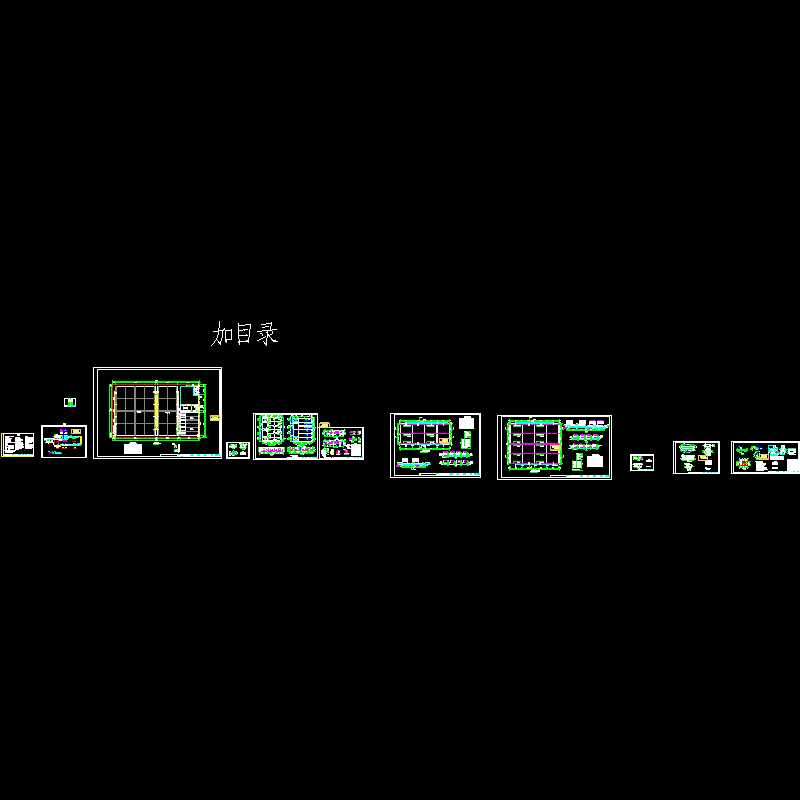

污水处理厂工艺CAD施工图纸

附件详情

设计内容：重庆某污水处理厂工程设计处理规模2500m3/d，出水执行《城镇污水处理厂污染物排放标准》（GB18918-2002）一级B标准；
项目规模：规模为2500m3/d；
主要构筑物设计参数：
厌氧池：设计流量104m3/h，停留时间24h
接触氧化池：设计流量104m3/h，接触时间4.5h
容积负荷1.13Kg.CODcr/m3.d
沉淀池：设计流量104.0m3/h，表面负荷1.56m3/m2.h
一级湿地池：设计流量104.0m3/h，表面水力负荷1.14m3/m2.d
有机负荷0.137Kg.CODcr/m3.d
二级湿地池：设计流量104.0m3/h，表面水力负荷0.71m3/m2.d
有机负荷0.045Kg.CODcr/m3.d
消毒池：设计流量104.0m3/h，停留时间0.52h
湿地植物：湿地植物主要考虑芦苇、风车草、水生美人蕉、菖蒲等水生植物，以及重庆地区能生长的植物。

2012年 11张
