5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:6676.43平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,机房
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:单式泵,变流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

一、项目概要:

该项目是位于河北省,是一个办公科研综合建筑,建筑面积6676.43m2,地上五层,地下一层,建筑高度22.80m。图纸内容包含设计及施工说明,主要设备材料表及图例,冷热源流程图,空调水系统图,通风、排烟系统图,空调平面图等...

二、空调系统:

1.冷热源:采用空气源风冷热泵机组,市政管网...

2.风系统:采用风机盘管系统...

3.水系统: 该项目采用一次泵变流量系统,空调水系统立管为双管同程式,各层水平干管为双管异程系统...

三、 通风防排烟 系统:

1.通风系统:该项目在厨房区、水泵房、热交换站、公共卫生间和柴油发电机房处设置机械通风系统。各个通风系统换气次数详见表...

2.防排烟系统:该项目在超过20m的内走廊内设机械排烟系统。各层排烟系统接入管井处设280°C FD常闭防火阀。排烟风机PY-WD-1放置于塔楼屋面。所有楼梯间均满足自然排烟要求,顾不设计机械加压送风系统...

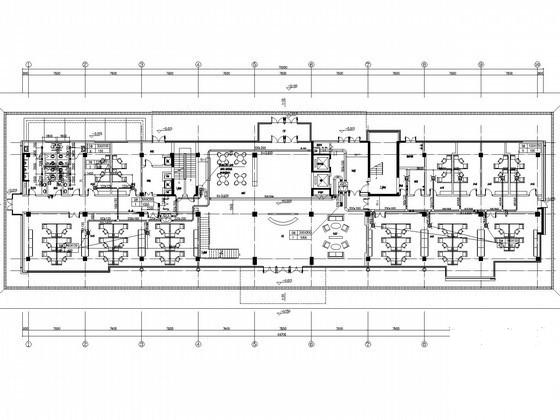

首层通风、排烟平面图

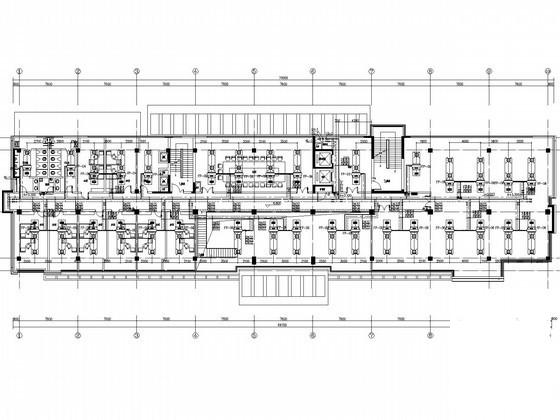

二层空调平面图

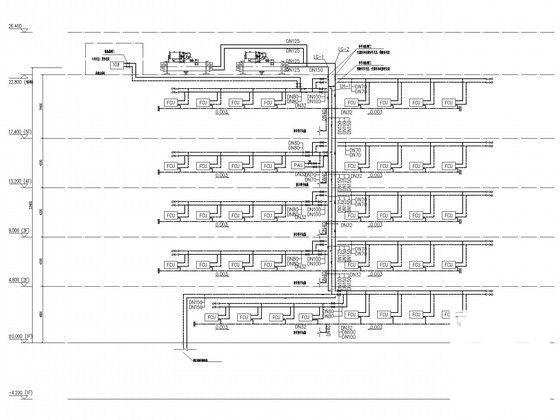

空调水系统图

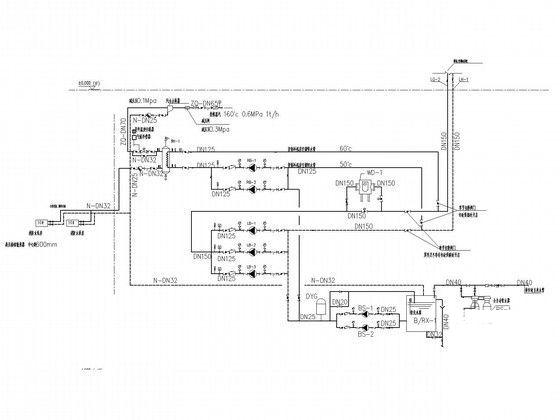

冷热源流程图

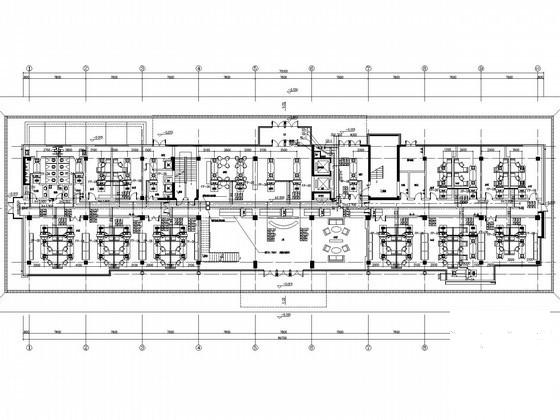

二层通风 排烟平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 1
    第 1 张图
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 2
    第 2 张图
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 3
    第 3 张图
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 4
    第 4 张图
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 5
    第 5 张图
  • 5层办公科研综合楼空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
