8层公共办公建筑空调通风及防排烟系统设计CAD施工图纸(风冷热泵机组)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12800平方米
  • 建筑地上层数:8层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

本项目为江苏省某公共建筑,总建筑设计面积:12800平方米;建筑层数:地上八层;建筑高度:32.4m。
二、空调系统:

1.冷热源:冷热源选用多台变制冷剂流量空调系统,空调室外机设置于屋面。
2.风系统:档案库房采用VRV+新风空调系统。每层设全热交换新风机组;各办公室采用采用VRV+新风空调系统。每层设新风机组;室内机根据房间的特点选用了嵌入式四面出风、风管出风等型式,室内机均带凝结水泵...

三、通风排烟系统:

1.通风系统:
各层卫生间设机械排风,每层单独外墙排放...

2.防排烟系统:防烟楼梯间及其合用前室采用自然排烟方式防烟,前室自然排烟开窗面积不小于2.0平方米m,无外窗的楼梯间前室设置正压送风系统;分为2个防烟分区,设排烟竖井烟,每个竖井排烟量为60000m3/h...

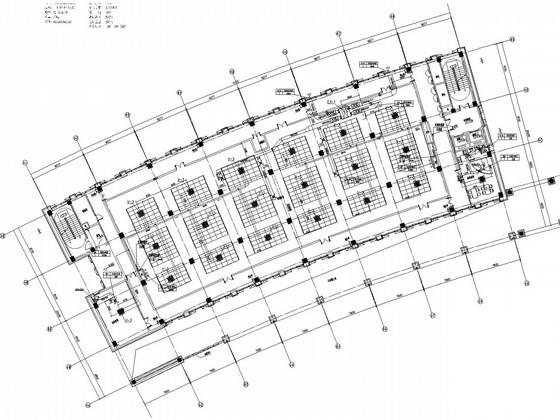

二层空调通风平面图

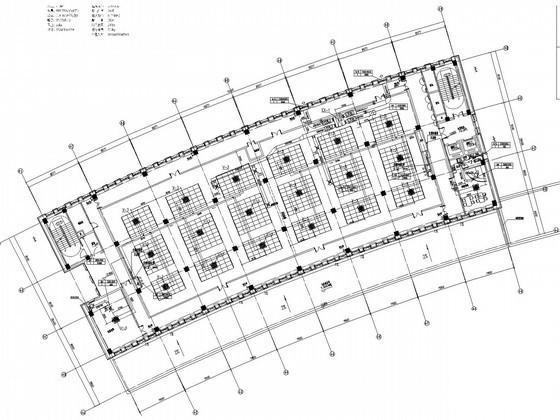

三层空调通风平面图

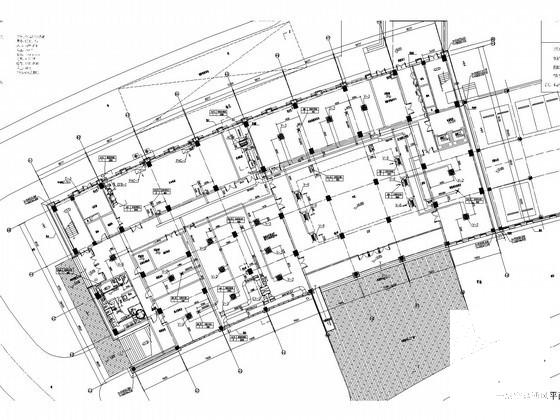

四~六层空调通风平面图

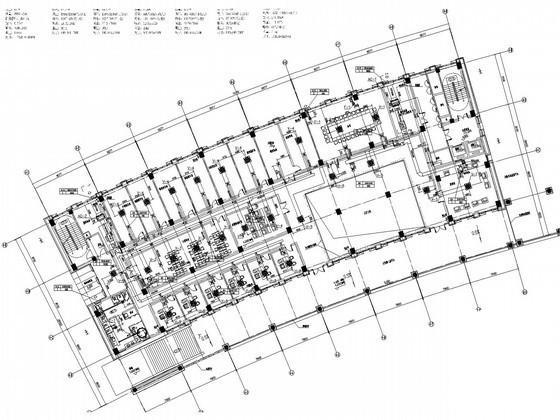

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
