4层教学楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统
  • 供水分区:无
  • 消火栓用水量室外(L/S):20
  • 大样节点:卫生间
  • 项目所在地:安徽

附件详情

  • 底层管道 平面布置图
  • 给排水平面图
  • 卫生间给排水大样图
  • 给水管道透视图
  • 排水管道透视图
  • 雨水管道透视图

附件详情

设计范围:建筑给排水,灭火器。雨水系统
,共8张。

给水管道透视图

排水管道透视图

卫生间大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

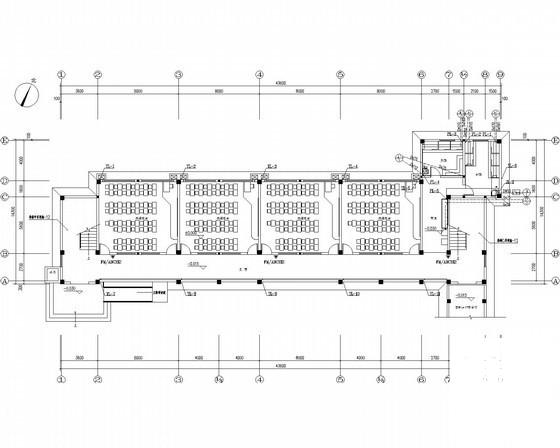

  • 4层教学楼给排水消防CAD施工图纸 - 1
    第 1 张图

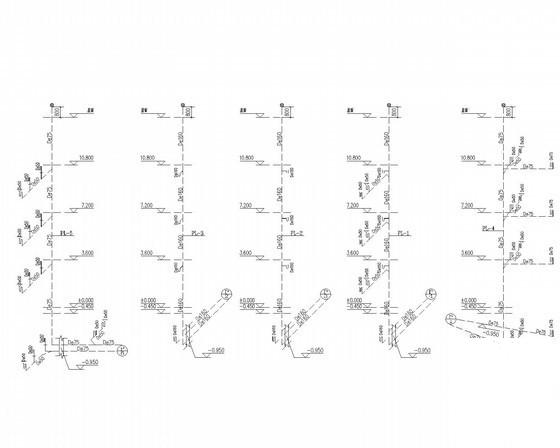

  • 4层教学楼给排水消防CAD施工图纸 - 2
    第 2 张图

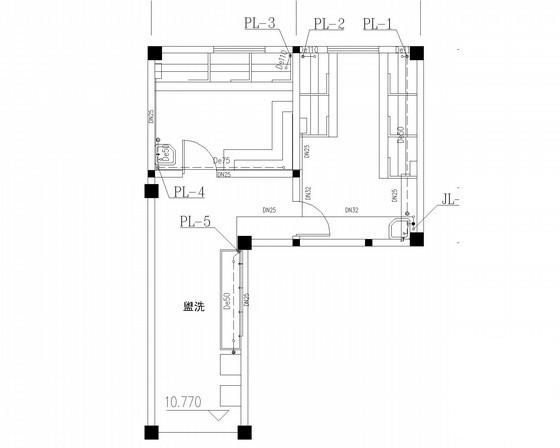

  • 4层教学楼给排水消防CAD施工图纸 - 3
    第 3 张图
  • 4层教学楼给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
