公共教学楼给排水

一. 设计范围:

1. 该资料范围包括室内给水工程、饮用水工程、排水工程、雨水工程及消防工程的施工图设计。

2. 该资料给水管道做到出外墙1.5米处，排水管道做到第一个检查井处。

二. 系统说明:

（一）. 生活给水系统：

1.水源：市政自来水，管网供水压力0.5MPa。

2.室外给水系统：根据甲方提供的资料，从地块西侧的生活区引入一根DN150的市政给水管，市政给水

压力0.5MPa。

3.室内生活给水系统不分区，均由市政供水。

为保证入户管供水压力不大于0.35MPa，在室外水表井内设置减压阀，阀后压力不大于0.35

MPa。各层压力大于0.20的横干管上设置减压阀（自带过滤器）。

4.生活给水计量方式

院区引入管上设总水表计量。

本楼引入管设室外水表井计量。

（二）. 饮用水系统

饮水各层设有开水间，每个开水间设冷热两用全自动净化电开水器，(TDK-IVV=150L,N=12kW)

开水器须带有保证使用安全的装置。接至电热水器的进水管上应设弹簧止回阀，且应有不

小于0.4m长的金属管道过渡，电气专业预留电热水器插座。

（三）. 排水系统

1.该项目室内排水系统采用污废合流制。

污废水排出室外后均应经过化粪池处理后排至市政污水管网。化粪池的污水停留时间24小

时，化粪池的清掏周期为1年。

2.污、废水重力自流。

3.本项目仅设置伸顶透气管。

（四）. 雨水系统:

q=766.82(1+0.78lgP)

(t+3)0.63

三.图纸展示

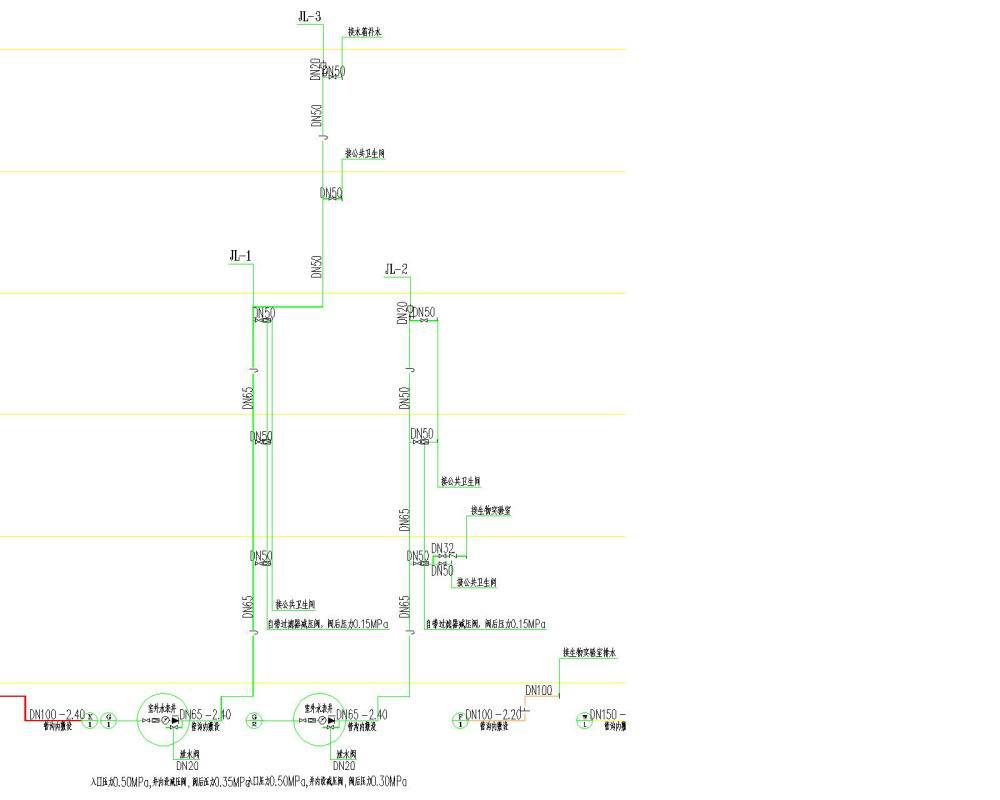

给水系统原理图

排水系统原理图

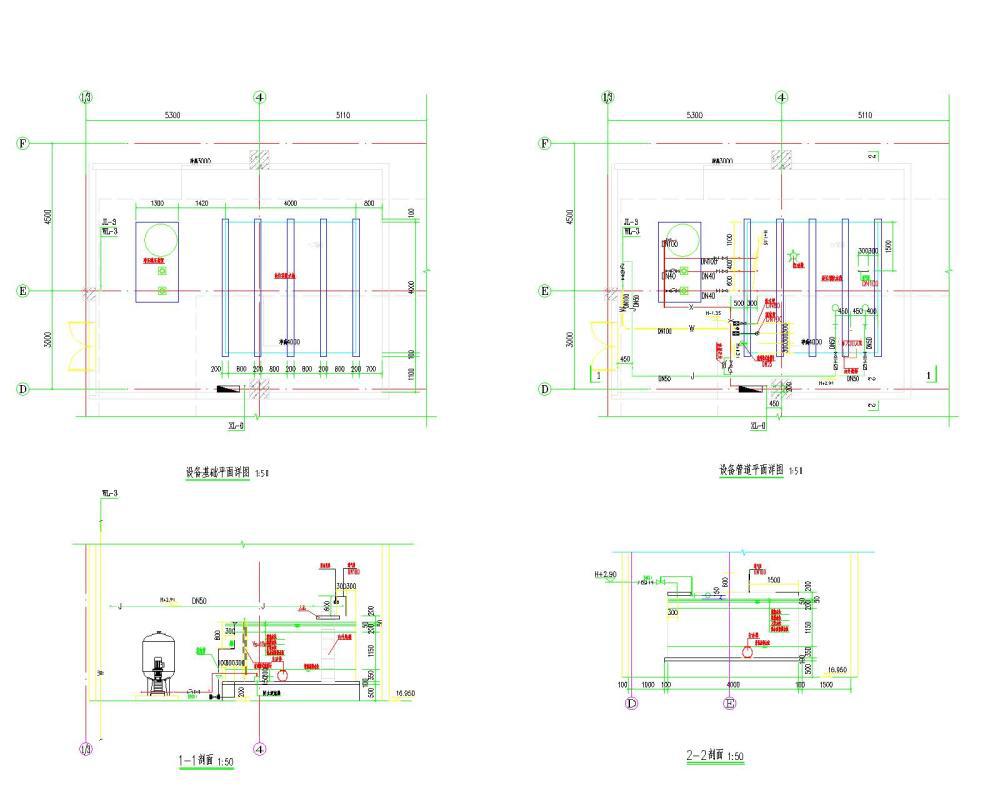

消防水箱间设备表

消火栓系统原理图

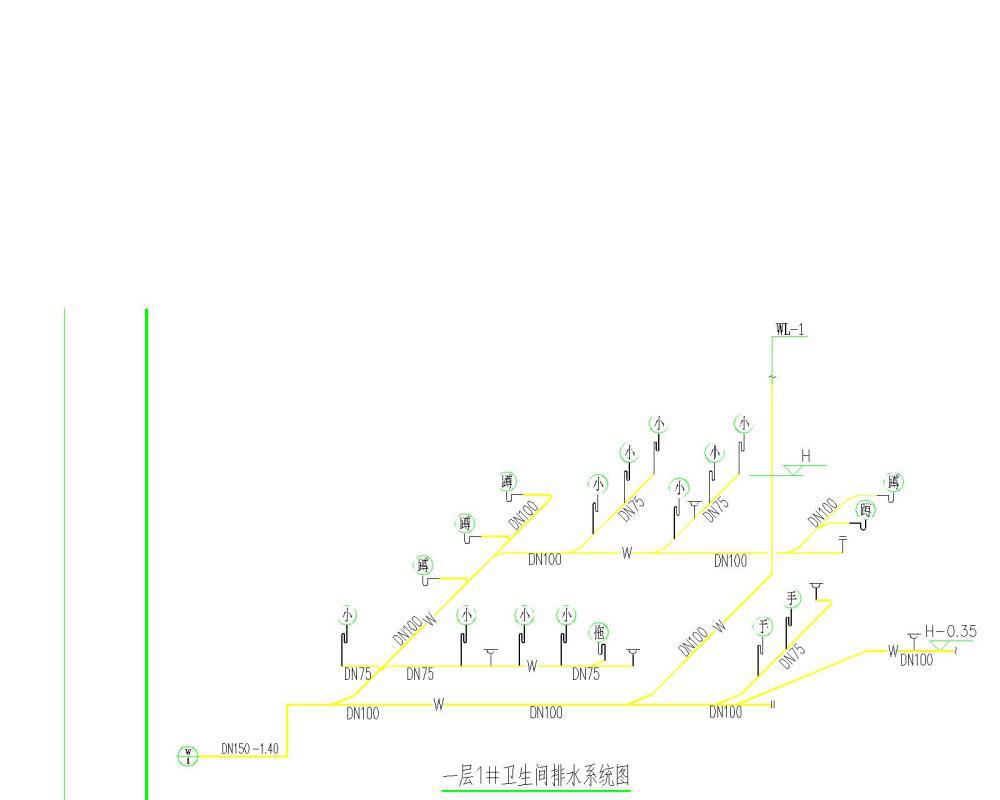

一层1#卫生间排水系统图
