3层小学教学楼给排水消防CAD施工图纸（冷凝水系统）
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：4883.58平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房
- 项目所在地：浙江
附件详情
- 室外给水消防总平面图
- 给排水设计说明
- 给排水系统图

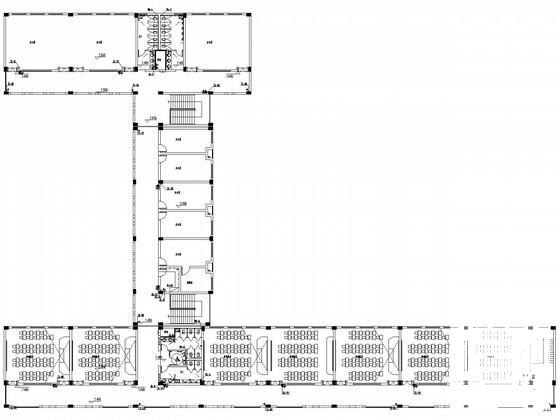

- 给排水平面图
- 水泵房详图
附件详情
该项目是一幢三层教学楼，建筑面积4883.58平方米，建筑高度12米。设计范围为室内生活及消防给排水工程设计。
，共8张。

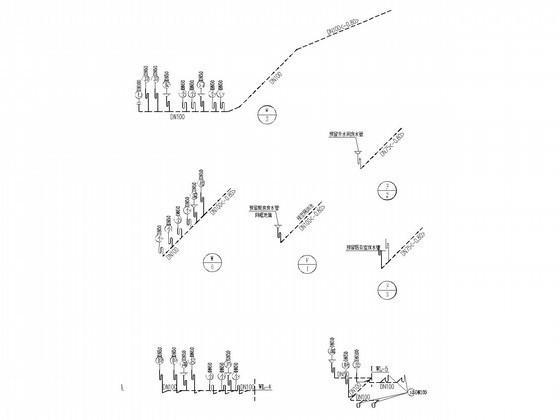

卫生间排水支管系统图

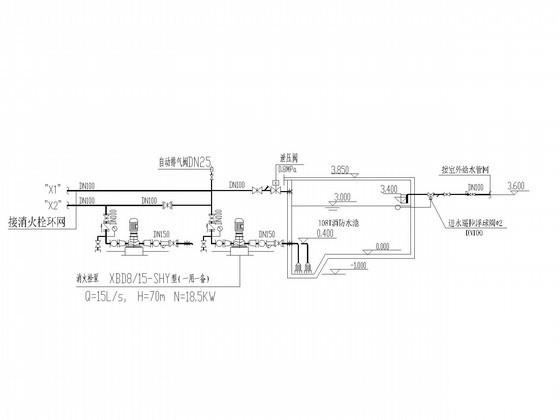

消防水泵给水系统图

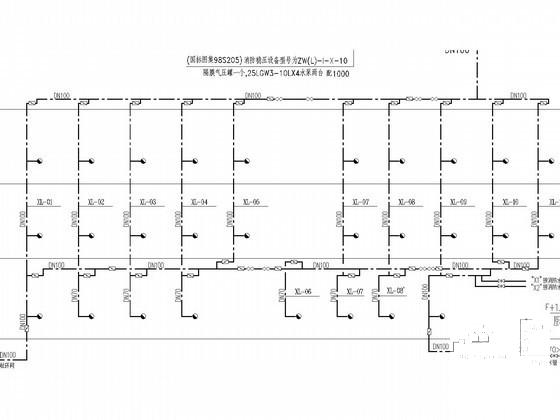

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.37 MB
- 收藏次数：0
-
文件名称：
附件-995859959786957558655.rar
