5层大学教学楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 项目所在地:重庆

附件详情

  • 给排水总 平面布置图
  • 给排平面图
  • 给排水系统原理图
  • 公共卫生间大样图
  • 设计施工总说明
  • 资料目录、图例及主要材料表
  • 室内消火栓系统原理图
  • 污水系统原理图
  • 雨水系统原理图
  • 空调冷凝水系统原理图
  • 给水系统图
  • 卫生间给排水系统图

附件详情

该项目日最大生活用水量约为22m3/d,最大时用水量为5.1m3/h。
消防:该项目建筑体积约26000m3,室外消火栓水量:30L/s,室内消火栓水量:15L/s,火灾延续时间2h。
1)该项目屋面雨水经管道收集后排入室外雨水沟,最终排入校区雨水系统。
,共11张

给水及室内消火栓系统原理图、

平面图

卫生间给排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

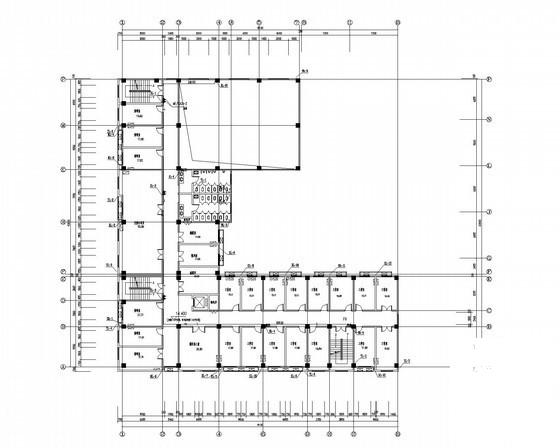

  • 5层大学教学楼给排水消防CAD施工图纸 - 1
    第 1 张图

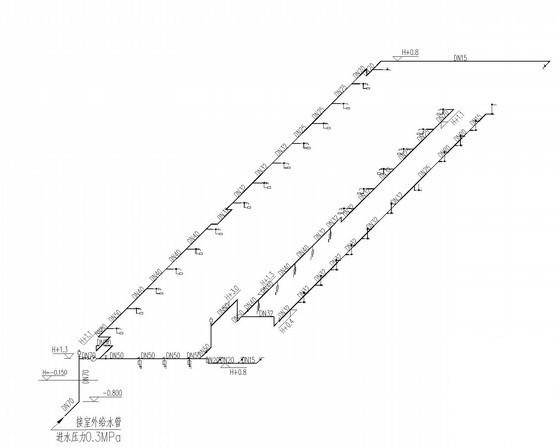

  • 5层大学教学楼给排水消防CAD施工图纸 - 2
    第 2 张图

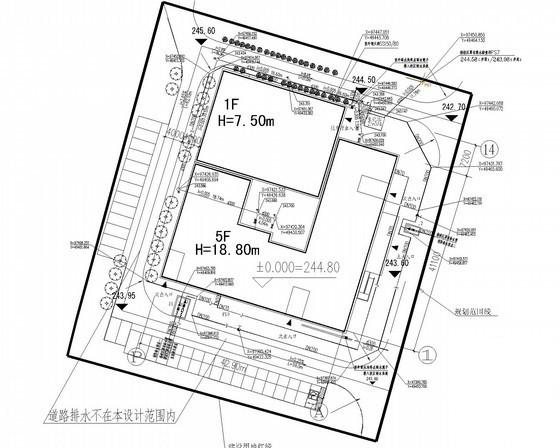

  • 5层大学教学楼给排水消防CAD施工图纸 - 3
    第 3 张图

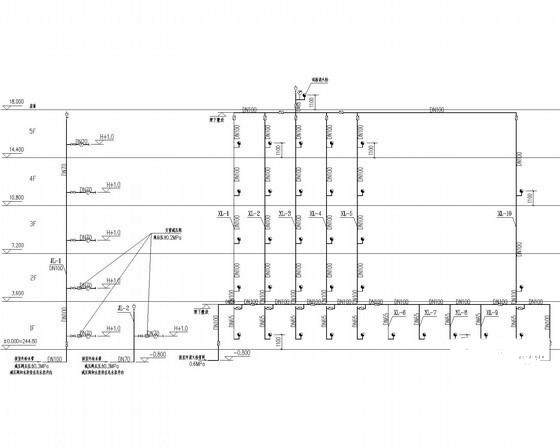

  • 5层大学教学楼给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
